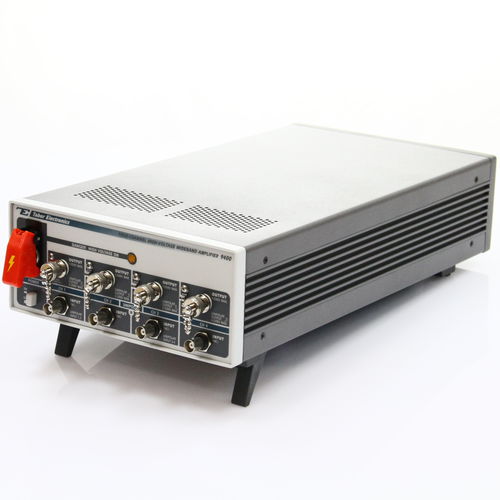

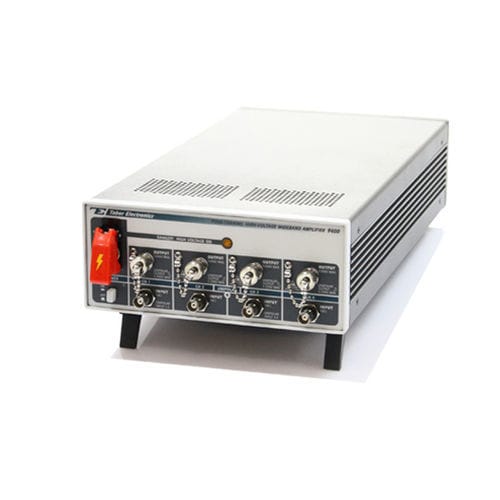

信号アンプ 9400

パワー4 チャンネル式電流出力

モデル9400は、汎用・広帯域・高電圧アンプとして設計されていますが、特定の用途を念頭に置いています。小型筐体に4チャンネルを内蔵し、スペースとコストを節約しつつ、帯域幅や信号の完全性を損なうことはありません。 DCから500kHz以上までの全出力帯域幅 スルーレート：最大400V/µs 各チャンネルごとのモニター出力 特長 モデル9400は、-200V～+200Vの信号を出力でき、チャンネルあたり最大50mAの連続電流を供給可能です。出力は0.1Ωのソースから駆動され、帯域幅が若干低下するものの、全振幅範囲を維持したまま最大1nFの容量性負荷を駆動できます。 モデル9400は、低電圧センサーによる出力信号のモニタリングが必要な用途向けに、メイン出力信号を100分の1に分割するリアパネルモニター出力を備えています。 動作モード 9400には2つの動作モードがあります。1つ目はノーマルモードで、各チャンネルがバイポーラ信号を50倍のゲインで増幅・出力します。このモードでは、入力信号は増幅され、振幅レベルを除き、元の特性を変更することなく出力端子に供給されます。 この動作モードを使用すると、各チャンネルを個別に使用して、それぞれ異なる信号を増幅することができます。2つ目の動作モードはユニポーラモードで、信号が1つの入力に印加され、整流、増幅された後、2つの独立した出力から出力されます。 このモードを使用すると、アンプは1入力・2出力のシステムに変換され、典型的なMEMSマイクロエンジンの上下および左右のアクチュエータを駆動するために特別に設計されているほか、バイポーラ信号からユニポーラ信号への正確な変換を必要とするその他の用途にも適しています。
