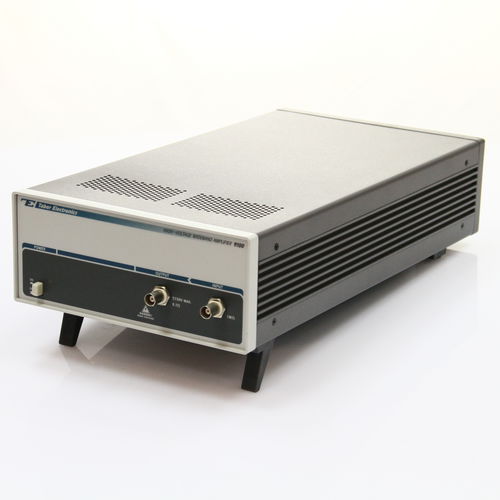

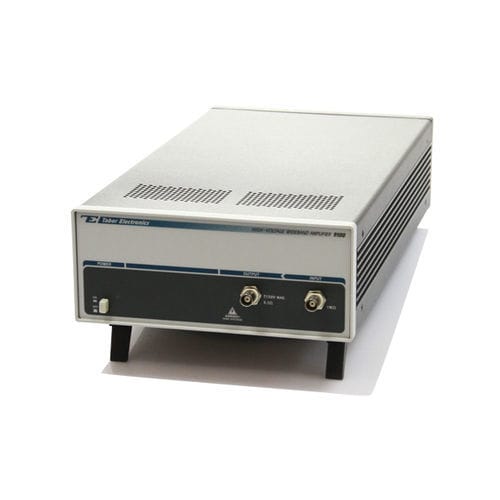

信号アンプ 9100

パワー二重レーン式単線

モデル9100は、信号増幅用に設計された、シングル／デュアルチャンネル、2U、ハーフラックサイズの卓上型パワーアンプです。これまでにない信号純度を誇るモデル9100は、DCから500kHzを超える周波数帯域の信号を増幅します。 本機のゲインは固定で15倍ですが、同じアンプをカスタムゲイン仕様で提供することも可能であり、その場合でも信号の純度や性能の低下は一切ありません。 DC～500kHz超の全出力帯域幅 スルーレート：最大200V/µs 低歪み 特長 一般的な課題を解決 モデル9100は、波形発生器、ファンクションジェネレータ、またはパルス発生器から出力される信号の増幅バッファとして機能します。 これらの発生器のほとんどは、高インピーダンス負荷に対して20Vp-pに制限された信号を出力します。モデル9100は、これらの電圧を最大300Vp-pのレベルまで変換することができます。このアンプは、0.1Ωの電源から±150mAの電流駆動能力を備えています。 出力は小さな容量性または誘導性負荷を駆動できますが、高速性能を最大限に発揮させるためには、負荷特性が主に抵抗性であることが推奨されます。モデル9100は、0.01µFまでの負荷容量および0.5 mHまでの負荷インダクタンスに、性能の低下なく耐えることができます。 グランドレベル この先進的なパワーアンプには、グランドレベルから最大250VDCまでのフローティングを可能にするフローティング入力および出力コネクタが装備されています。唯一の制限は、入力と出力のグランドを同じレベルに接続しなければならないことです。この機能は、増幅素子がそのソースと同じグランドレベルに配置されなければならないアプリケーションにおいて極めて重要です。 フローティング機能は、ユーザーが簡単に操作できるジャンパー接続により、有効化または無効化できます。 対象アプリケーション アンプの筐体は、他のTabor製品の上または下に積み重ねられるように設計されています。
