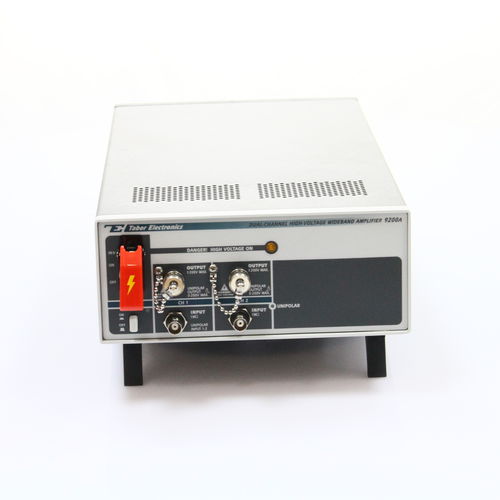

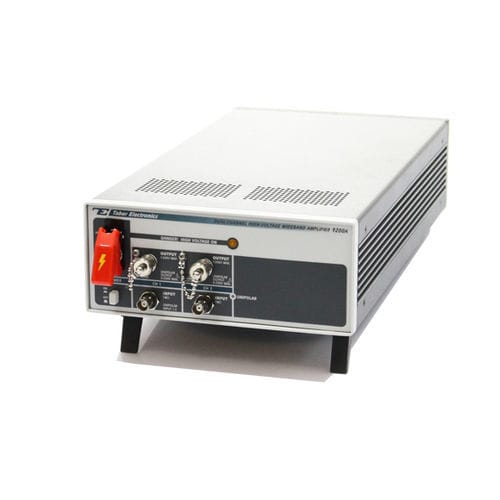

信号アンプ 9200A

パワー二重レーン式電流出力

モデル9200Aは、汎用・広帯域・高電圧アンプとして設計されていますが、特定の用途を念頭に置いています。帯域幅や信号の完全性を損なうことなく、省スペース化とコスト削減を実現するため、小型筐体に収められています。 DC～500kHz以上のフルパワー帯域幅 特長 一般的な課題の解決 モデル9200Aは、チャンネルあたり最大100mAの連続電流で、-200Vから+200Vまでの信号を出力可能です。 出力は0.1Ωのソースから駆動され、帯域幅が若干低下するものの、全振幅範囲を維持したまま最大1nFの容量性負荷を駆動可能です。 モデル 9200A には、低電圧センサーで出力信号のモニタリングが必要な用途向けに、メイン出力信号を 100 分の 1 に減衰させるリアパネルモニター出力が備わっています。 動作モード 9200A には 2 つの動作モードがあります。1 つ目はノーマルモードで、各チャンネルがバイポーラ信号を増幅し、ゲイン 50 倍で出力します。このモードでは、入力信号は増幅され、振幅レベルを除き、元の特性を変更することなく出力端子に送られます。 この動作モードを使用すると、各チャンネルを個別に使用して、それぞれ異なる信号を増幅することができます。2つ目の動作モードはユニポーラモードで、信号が1つの入力に印加され、整流、増幅された後、2つの独立した出力から出力されます。 このモードを使用すると、アンプは1入力・2出力のシステムに変換され、典型的なMEMSマイクロエンジンの上下および左右のアクチュエータを駆動するために特別に設計されているほか、バイポーラ信号からユニポーラ信号への正確な変換を必要とするその他の用途にも適しています。
