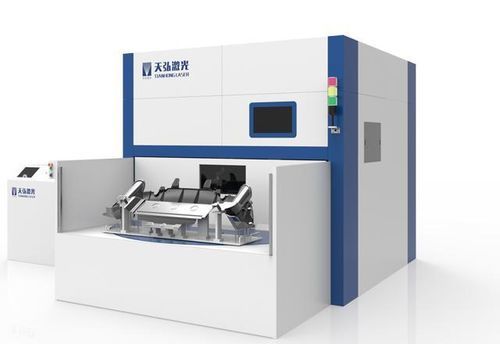

レーザー切断機 TH-RCF1550A（F）-15003D レーザー金属用スチール用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- レーザー, 3D レーザー
- 切断材料
- 金属用, スチール用
- 切断製品
- 板金用, パネル
- 複合機能
- 溶接用
- 用途
- 産業用, 自動車産業用
- 材料の搬入
- 自動荷積み式
- 構成
- ダブルテーブル
- その他の特徴
- 自動, 高速, 3D, 全閉, ロボット
- X軸移動距離
1,200 mm
(47.24 in)- Y軸移動距離
500 mm
(19.69 in)- Z軸移動距離
1,550 mm
(61 in)- レーザー出力
1,500 W
- 繰り返し切断精度
0.05 mm
(0.002 in)- 全長
4,000 mm
(157 in)- 全幅
2,200 mm
(87 in)- 高さ
2,000 mm
(79 in)- 積載量
20 kg
(44.09 lb)
詳細
製品概要
自動車、金物等の業界における複雑形状部品の高速三次元切断および溶接向けに設計されています。本機は1500Wレーザーと二拠点（2ステーション）構成を採用し、交互の搭載と加工で連続処理を実現します。切断／溶接能力は選択したレーザー出力により変動します。
用途
主な特長
製品詳細
商品名: Surrounding Three-dimensional Double-station Laser Cutting Machine
商品ID: 1475857240601284608
型式: TH-RCF1550A（F）-1500
レーザー出力: 1500W
加工フォーマット: 1200mm*500mm
仕様 / 技術仕様
自動車、金物等の業界における複雑形状部品の高速三次元切断および溶接向けに設計されています。本機は1500Wレーザーと二拠点（2ステーション）構成を採用し、交互の搭載と加工で連続処理を実現します。切断／溶接能力は選択したレーザー出力により変動します。
用途
- 自動車の車体部品やコンポーネントの高速3次元切断・溶接
- 複雑な形状の金物部品の製造や仕上げ
- ステーションの切替が速く、高い生産性が求められる量産工程
主な特長
- 交互に搭載・加工を行う2ステーション構成により生産性を向上
- 複雑で湾曲した特殊形状部品の切断・溶接が可能
- 密閉構造により作業者の安全性と環境管理を向上
- 高い自動化レベルで操作が簡便、サイクルタイムを短縮
製品詳細
商品名: Surrounding Three-dimensional Double-station Laser Cutting Machine
商品ID: 1475857240601284608
型式: TH-RCF1550A（F）-1500
レーザー出力: 1500W
加工フォーマット: 1200mm*500mm
仕様 / 技術仕様
- ロボットアーム: 1550mm
- ロボット搭載荷重: 20kg
- 加工範囲: 1200mm*500mm
- ステーション数: 2
- ロボット位置決め精度: ±0.05mm
- ロボット軌道精度: ±0.15mm
- 外形寸法: 4000*2200*2000mm（製品により異なる）
- 機械作動環境: 0~40℃
- レーザー出力: 1500W
