レーザー切断機 TH-RCF series

ファイバーレーザー3D レーザーステンレススチール用

概要
中薄板（金属）向けの高速3次元切断用ファイバーレーザー切断機。炭素鋼やステンレス鋼などの材料に対応します。切断可能な板厚および切断速度はレーザー出力と材料特性に依存します。自動化生産ラインや複雑な部品形状に適しています。

特徴

• ファイバーレーザー切断システムと6軸産業用ロボットを統合し、3D軌跡切断を実現

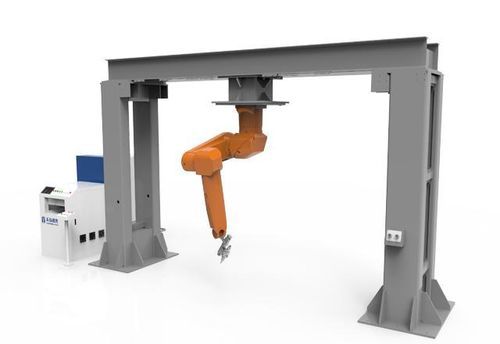

• 2つの主要な構造タイプ：床置き（floor-standing）と上部取付け（top-mounted）
• 推奨ロボットブランド：ABB、Staubli；他の産業用ロボットとも互換
• 部品に合わせてカスタマイズ可能な3D切断ワークベンチおよび位置決め・クランプ機構
• ファイバーレーザー切断とレーザー溶接の機能切替が可能で工程の柔軟性を向上
• 複雑形状のパイプに対応する二重ロボット構成の特殊形状切断オプション

サンプル表示
3D切断能力、エッジ品質、代表的な部品形状を示す切断サンプルを参考用に提供します。

仕様

• 品名：3D Laser Cutting Machine
• 商品ID：1475857268568903680
• 型番：TH-RCF1550A、TH-RCF2010S
• レーザー出力：500W ~ 1500W
• ロボットブランド・型式：ABB IRB2400 (TH-RCF1550A)；Staubli RX160L (TH-RCF2010S)
• ロボット作業半径：1550mm (TH-RCF1550A)；2010mm (TH-RCF2010S)
• ロボット軌跡精度：0.15mm (TH-RCF1550A)；0.14mm (TH-RCF2010S)
• ロボット繰返し精度：0.06mm (TH-RCF1550A)；0.05mm (TH-RCF2010S)
• ロボット定格荷重：20Kg (TH-RCF1550A)；14Kg (TH-RCF2010S)
• ロボット重量：380Kg (TH-RCF1550A)；250Kg (TH-RCF2010S)
