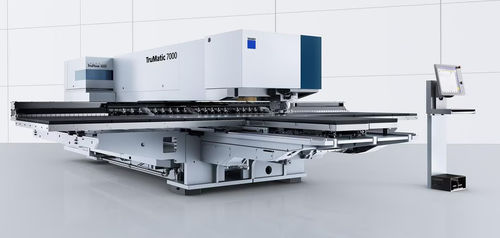

自動パンチングマシン TruMatic 7000

油圧式金属用板金用

概要
要求の厳しい量産向けに24時間稼働のプロフェッショナル性能を発揮します。パンチとレーザーを組み合わせた複合加工向けに完全自動化された TruMatic 7000 は、大型および中型フォーマットで提供されます。高いパンチ性能と効率的なレーザー加工を組み合わせ、優れたワーク品質、生産性、柔軟性を実現します。アクティブダイによりキズのない部品加工と拡張された成形オプションが可能です。

主な特長

• パンチとレーザーの複合加工：優れたパンチ性能と効率的なレーザー加工の最適な組合せ。
• アクティブダイによりキズのないパンチングと成形（下方からのアクティブ成形ストローク）。
• 高精度切断と優れたエッジ品質を実現する CO2レーザー。
• 生産性を最大化しエッジ品質を最適化する追加のレーザー軸。
• 自動ノズルチェンジャにより自動化運転で時間を節約。
• 電気油圧式パンチヘッドにより部品の完全加工を実現し、通常は後処理のバリ取りを不要にします。
• センサー保護付きの部品排出フラップによりプロセス信頼性の高い安全な部品排出を実現。

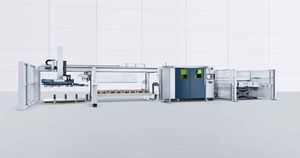

• 自動化オプション：SheetMaster（積載/排出/ソーティング）、ToolMaster（ツール容量拡張）、SortMaster と GripMaster（小物の仕分けとスクラップ処理）など。
• 多数のスマート機能：Smart Load（板材整列）、Smart Unload（部品排出時の位置補正）、Smart Punch Monitoring（工具交換前に折損を検出）
• TruTops Boost による包括的なソフトウェアサポートと OPC UA 等のデジタル接続によりスマートファクトリーへの統合が可能。

用途
TruMatic 7000 は、部品品質と柔軟性が重要な、完全自動化された高スループットの量産に適しています。典型的な用途は、アクティブダイと360°回転パンチヘッドを用いた複雑な成形、高精度の外形・内形切断、レーザーによるエッジの面取り、小さく繊細な輪郭の加工などです。使用される工具の例：cup tool、extrusion tool、tapping tool、embossing tool、bridge tool、MultiBend、countersink forming tool、center boss tool、ローラー技術およびローラービーディングツールなど複雑部品向けの工具。

技術データ（概要）
TruMatic 7000 大型 — TruMatic 7000 中型
寸法：
幅：10190 mm — 10190 mm
奥行：8898 mm — 8450 mm
高さ：2328 mm — 2328 mm
最大ストローク数：
パンチング (E = 1 mm)：1200 1/min — 1200 1/min
マーキング：3000 1/min — 3000 1/min
作業範囲：
パンチモード, X軸：3050 mm — 2500 mm
パンチモード, Y軸：1550 mm — 1250 mm
レーザー動作, X軸：3050 mm — 2500 mm
レーザー動作, Y軸：1550 mm — 1250 mm
複合動作, X軸：2500 mm — 2500 mm
複合動作, Y軸：1550 mm — 1250 mm
最大板厚：8 mm — 8 mm
最大ワーク重量：280 kg — 200 kg
最大パンチ力：220 kN — 220 kN
レーザー特性（TruFlow 4000）：
最大レーザー出力：4000 W — 4000 W
最大板厚（軟鋼）：8 mm — 8 mm
最大板厚（ステンレス）：8 mm — 8 mm
最大板厚（アルミ）：6 mm — 6 mm
部品排出：
最大部品寸法、排出フラップ、パンチング：500 mm x 500 mm — 500 mm x 500 mm
最大部品寸法、固定シュート、パンチング（移動テーブル使用時）：80 mm x 50 mm — 80 mm x 50 mm

仕様 / 技術仕様

• モデル：TruMatic 7000（大型および中型フォーマットで提供）
• レーザー光源：TruFlow 4000（最大4000 W）
• 最大板厚：軟鋼 8 mm、ステンレス 8 mm、アルミニウム 6 mm
• 最大パンチ力：220 kN
• パンチング速度：最大1200 1/min（E = 1 mm）
• マーキング速度：最大3000 1/min
• 作業範囲（大/中）：X パンチ/レーザー 3050/2500 mm、Y パンチ/レーザー 1550/1250 mm
• 最大ワーク重量（大/中）：280 kg / 200 kg
• MultiTool 交換時間：0.3 s；ツール/クランプ：例 21 個 / 4 個（構成により異なる）
• 生産時の平均消費電力（TruFlow 4000）：28.5 kW；自動シャットダウン（待機時）：1.5 kW
• 自動化オプション：SheetMaster（積載/排出/ソート）、ToolMaster（リニアマガジン）、SortMaster、GripMaster、カートシステム等
• スマート機能：Smart Load、Smart Unload、Smart Punch Monitoring
• 統合機能：アクティブダイ、ノズルチェンジャ、統合フラッティング、敏感材向けのボール/ブラシテーブル
