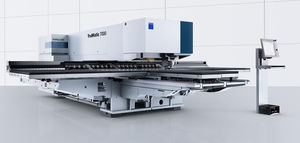

自動パンチングマシン TruMatic 5000

電動サーボドライブ板金用

概要
TruMatic 5000 は多工程・複数シフトの自動化された板金生産向けのパンチレーザー複合機です。6 kW の TruFiber 固体レーザーと DeltaDrive を組み合わせ、パンチ、レーザー切断、成形を統合して幅広い材料を加工します。新型 SheetMaster を接続すれば、自動積込、並行分離、仕分け、パレタイズ、排出を実現できます。

主な利点

• 高い生産性：TruFiber 6 kW による高速なパンチレーザー加工。
• 自動化されたワークフロー：SheetMaster と ToolMaster で継続的な複数シフト運転を支援。
• キズなしの加工：下降ダイによりパンチ・成形時の表面損傷を低減。
• 二次加工の削減：加工の組合せによりバリ取りなどの工程を削減可能。
• 幅広い材料対応：軟鋼、ステンレス、アルミ、銅、真鍮などを安定加工。
• 省エネルギー性：固体レーザー技術と DeltaDrive によるエネルギー効率向上。

機能と構成

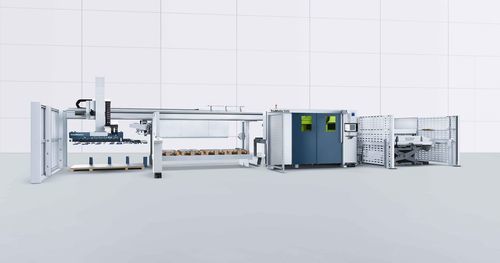

TruMatic 5000 は先進的なビームガイダンスを備えた単一切断ヘッドを採用し、全材料・全厚での非稼働ヘッド交換を最小化します。パンチ、レーザー、成形ツールが連携して完成品を生産します。新型 SheetMaster は原板の積込、製造と並行したプレセパレーション、完成品の排出、仕分け、パレタイズを個別制御可能な吸着カップを備えた柔軟な把持ユニットで実行します。ToolMaster は生産を止めずに並列ツール搬送と自動工具交換を可能にします。

主要仕様（抜粋）

• new SheetMaster Medium 構成 — 幅 17132 mm × 奥行 10760 mm × 高さ 3700 mm
• new SheetMaster Large 構成 — 幅 18880 mm × 奥行 11260 mm × 高さ 3700 mm
• パンチング (E = 1 mm)：Medium 800 1/min — Large 690 1/min
• マーキング速度：1000 1/min
• パンチングモード X / Y：Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• レーザー動作 X / Y：Medium 2500 mm / 1250 mm — Large 3000 mm / 1550 mm
• TruFiber 最大出力：6000 W
• 最大板厚（一般）：構成によるが最大約 6.4 mm
• 最大板寸法（SheetMaster Medium）：2500 × 1250 mm — （SheetMaster Large）：3067 × 1532 mm
• 最大板重量（SheetMaster）：Medium 240 kg — Large 最大 300 kg

オプション・装備のハイライト

• 下降ダイによるキズ防止のパンチ／成形。
• 敏感材料向けブラシテーブル。
• ライブ監視用ビジョン装置（Smart View）。
• Smart Load and Unload：センサーによる信頼性の高い積卸しと部品検査。
• 製造と並行して行うプレセパレーション用セパレーションステーション。
• Smart punch monitoring：工具交換前に折損や欠損を検出。
• パンチ時の板変形をならす統合フラットニング機能。
• 固体レーザーに合わせたユニバーサルカッティングユニットで衝突耐性を向上。
• MobileControl アプリで遠隔操作・監視に対応。

用途
TruMatic 5000 は軟鋼、ステンレス、アルミ、銅、真鍮などの量産部品加工に適しています。TruFiber レーザーは反射に強く、銅や真鍮のような反射率の高い材料の切断も安定して行えます。また、成形部近傍での切断など拡張された成形オプションをサポートします。

仕様

• モデル：TruMatic 5000
• レーザー源：TruFiber 6001（固体）
• 最大レーザー出力：6000 W
• 最大板厚（鋼 / ステンレス）：構成により最大約 8 mm
• 最大板厚（アルミ / 銅 / 真鍮）：構成により最大約 6 mm
• 最大パンチ力：180 kN
• パンチング速度 (E = 1 mm)：Medium 800 1/min、Large 690 1/min
• マーキング速度：1000 1/min
• 作業範囲 X：Medium 2500 mm / Large 3000 mm
• 作業範囲 Y：Medium 1250 mm / Large 1550 mm
• 複合動作 X 軸：2535 mm
• 最大板寸法（SheetMaster Medium）：2500 × 1250 mm；（SheetMaster Large）：3067 × 1532 mm
• 最小板寸法（SheetMaster）：800 × 800 mm
• 板厚範囲（SheetMaster）：0.5 mm – 最大 8 mm（フォーマットにより）
• 最大板重量（SheetMaster）：Medium 240 kg / Large 最大 300 kg
• テーブル上の最大ワーク重量：Medium 150 kg / Large 230 kg
• 工具／クランプ数：21 / 3
• MultiTool 交換時間：0.5 s
• 最大取出し部品サイズ：パンチ排出口 180 × 180 mm；レーザーフラップ 400 × 600 mm
• 最大積載高さ（排出プラットフォーム）：340 mm
