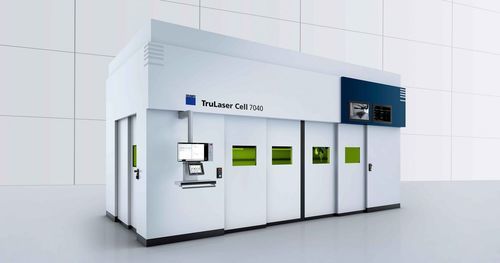

ファイバーレーザー切断機 TruLaser Cell 7040

2D レーザー3D レーザー金属用

製品概要
TruLaser Cell 7040は、2次元・3次元部品やパイプの切断、レーザ溶接、レーザー肉盛溶接（LMD）に対応するモジュール式の3Dレーザシステムです。モジュール構造と後付け（レトロフィット）対応により、生産レイアウトや工程要件に合わせた構成が可能です。

主な特長

• 高い生産性：優れた機械動性、FastLine Cell（フライングピアシング）、ダイナミック切断光学によりサイクルタイムを短縮。
• 操作性の向上：機械全長に沿って移動可能な制御パネル、MobileControlアプリ、オプションの6Dマウスによる人間工学的操作と高速ティーチング。
• プロセス信頼性：X‑Blastテクノロジーにより堅牢な切断プロセスとノズル寿命の延長を実現。
• 部品品質：テクノロジーテーブル、ビーム調整保証、BrightLine Weldにより優れた切断・溶接結果を提供。
• Industry 4.0対応：最新の制御コンセプトとOPC/UAインターフェースによる自動化統合。
• モジュール性とレトロフィットにより用途に応じた構成が可能。

コスト効率の高い生産
フライングピアシング、2ステーション運転、回転テーブルなどにより並列での積載・取り出しが可能となりスループットを向上。ガラス繊維複合材料製の高速フロントドアや可動テーブルが非稼働時間を低減します。

コンパクトな設置面積
選択可能な作業領域および筐体に統合された電装盤によりコンパクトな設置が可能で、TruLaser Cell 7040 fiberは同クラスでのコンパクト性の基準を示します。

簡単で人間工学的な操作
人間工学に配慮したパネルは回転・移動が可能で、オプティクスの自動検出により迅速かつ誤りのない交換が行えます。

プロセスの柔軟性
2‑in‑1ファイバにより1本のレーザケーブルで切断、溶接、LMDが可能。光学系の交換で工程を切り替え、制御が自動でパラメータを最適化します。

適用例

• 自動車向けプロトタイプ・プレシリーズのめっき鋼板の高品質切断。
• 複雑な2D/3D部品（外形・孔）のレーザ切断。
• ファンホイール等の3次元部品のレーザ溶接による手戻りの低減。
• 部品の修理・被覆用途のレーザー肉盛溶接（LMD）。
• 自動化、VisionLine、マルチフォーカス光学を用いたTailor Welded Blanksの加工。

技術仕様

• モデルバリアント：TruLaser Cell 7040 fiber
• 軸移動量 X：4000 mm
• 軸移動量 Y：1500 mm または 2000 mm
• 軸移動量 Z：750 mm または 1000 mm
• B 軸移動量：±135°
• C 軸移動量：n × 360°
• ダイナミック切断光学移動量：±9 mm
• 最大軸速度 X/Y/Z（軸平行）：100 m/min
• 最大同時軸速度：173 m/min
• 最大 B/C 軸速度：90 1/min
• 最大加速度：X 9 m/s²；Y/Z 10 m/s²；ダイナミック光学 40 m/s²；B 200 rad/s²；C 100 rad/s²
• 位置決め精度（リニア軸 X,Y,Z）：0.08 mm
• 位置決め精度（回転軸 B）：0.015°
• 最大レーザ出力：3000–6000 W
• 使用可能レーザ：TruDisk、TruFiber
