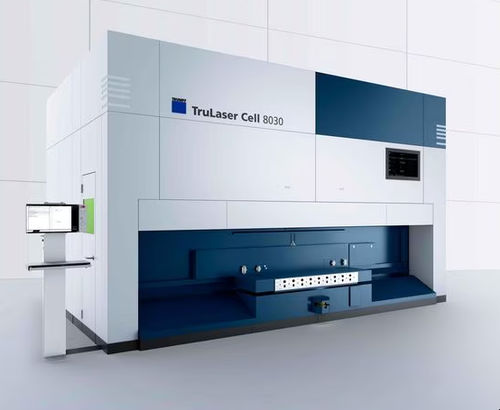

ファイバーレーザー切断機 TruLaser Cell 8030

3D レーザー金属用板金用

概要
TruLaser Cell 8030は、温間成形部品向けに設計されたハイエンドの3Dレーザ切断機です。標準バリエーションと大型バリエーションがあり、ドアリングや側面全体の切断から単一部品やセグメントの生産まで柔軟に構成できます。設計の最適化とオプション（Smart Approach、Dynamic Level 3、X-Blast）により生産の信頼性と生産性、収益性が向上します。

主な利点

• 最大の生産性：加速度の向上とDynamic Level 3により従来機を上回る処理能力を実現。
• 非生産時間の最小化：改良型回転テーブルは回転時間を短縮（例：1.8秒）しサイクル時間を短縮。
• 産業用の堅牢性：ホットフォーミング用途の豊富な導入実績に基づく設計。
• 多機能性：X-Blastノズル、ObserveLine（Comfort & Professional）、BrightLine Speed、Smart Approachがプロセス安定性と品質を向上。

コンパクトな設置
機械はコンパクトで人間工学に配慮したレイアウトを採用。回転テーブルは前方および側面からアクセス可能で、工場レイアウトや生産要求に合わせて柔軟に配置できます。

X-Blastノズル技術
X-Blastノズルは標準ノズルに比べ有効帯域幅が最大2倍になり、作業距離が拡大しノズル衝突が減少、プロセスの安定性と製品品質が向上します。

Dynamic Level 3
Dynamic Level 3は加速度を高め、アプローチや移動速度を向上させます。複雑な部品ではサイクル時間を最大約7%短縮できる場合があります（適用条件による）。

ソフトウェア
TruTops Cellは3D加工プロセス（切断、溶接、肉盛り）のプログラミングを支援します。3D CADデータの読み込みと補正、自動切断候補の生成（3次元）、適切な治具・装置の提案が可能です。

マルチメディアおよびデモ（キャプション）

• TruLaser Cell 8030 – 実績あり、検証済み、さらに改良。
• TruLaser Cell 8030における回転と切断速度の時間比較。
• TruLaser Cell 8030の性能比較。
• TruLaser Cell 8030 - BrightLine Speed。
• TruLaser Cell 8030 ObserveLine Professional。

主な仕様

• モデルバリエーション：標準 / 大型
• 最大軸数：5 / 5
• X軸移動範囲：3000 mm / 3000 mm
• Y軸移動範囲：1300 mm / 2100 mm
• Z軸移動範囲：600 mm / 650 mm
• B軸可動範囲：±135° / ±135°
• C軸可動範囲：n × 360° / n × 360°
• ダイナミック切断光学ユニット移動範囲：±9 mm / ±9 mm
• 最大加工サイズ X：2540 mm / 2540 mm
• 最大加工サイズ Y：840 mm / 1640 mm
• 最大加工サイズ Z：370 mm / 420 mm
• 最大軸速度（X/Y/Z）：100 m/min / 100 m/min
• 最大同時軸速度：173 m/min / 173 m/min
• 線形軸最大加速度：11 m/s²（標準） / 10 m/s²（大型）
• 最大同時加速度：19.1 m/s² / 17.3 m/s²
• 最大レーザ出力：3000 W – 4000 W
• 使用可能レーザ：TruFiber
• 回転テーブル側当たり最大荷重：300 kg / 750 kg
• ワークステーション数：2 / 2
• 典型的な非生産時間（合計）：3.7 s / 4.9 s
• 典型的な回転時間：1.8 s / 3.0 s
• ターンテーブル直径：4000 mm / 5000 mm
• 作業高さ：700 mm
