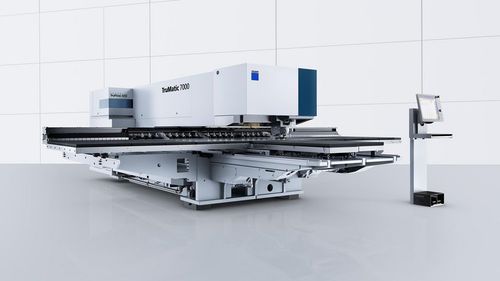

CNCパンチングマシン TruMatic 7000 series

油圧式電動板金用

製品概要
TRUMPF TruMatic 7000 は、高生産性のパンチング＋レーザ複合機で、電気油圧式パンチヘッドと CO2 レーザ（TruFlow 4000）を統合し、精密なエッジ品質と柔軟な成形、安定した高い処理能力を実現します。大・中フォーマットがあり、SheetMaster や ToolMaster によるフルオート化が可能です。

主な特長

• アクティブダイによりスクラッチフリーのパンチング／成形を実現（下向きの成形ストローク）。
• TruFlow 4000（最大 4000 W）による高精度なレーザ切断で優れたエッジ品質。
• 補助レーザ軸で生産性と材料歩留まりを向上。
• 自動ノズルチェンジャによる迅速なノズル交換で自動化稼働の効率化。
• センサー保護されたパーツ取り出しフラップでプロセス信頼性のある排出を実現。
• SheetMaster、ToolMaster などによる自動化でハンドリングを削減し多交替稼働を支援。
• パンチとレーザの組合せにより後工程の削減、複雑部品の一貫加工を可能に。

用途
TruMatic 7000 は微細な輪郭、フィリグリー部品、大形ハウジングなどを加工します。主な作業はパンチング、成形、ロール加工、ネジ成形、レーザによるエッジの面取り、MultiBend 等で、後加工が不要となるケースが多くあります。

技術データ（要約）
フォーマット：大型 / 中型。外形寸法（幅 x 奥行 x 高さ）：10190 x 8898 x 2328 mm（大型）｜10190 x 8450 x 2328 mm（中型）。パンチングストローク率（E = 1 mm）：最大 1200 1/min。マーキング速度：最大 3000 1/min。作業範囲（大型 パンチ/レーザ X x Y）：3050 x 1550 mm（中型：2500 x 1250 mm）。組合せ運転 X x Y：2500 x 1550 mm（中型 Y 1250 mm）。最大板厚：鋼・ステンレス 8 mm、アルミ 6 mm。最大ワーク重量：280 kg（大型）/ 200 kg（中型）。最大パンチ力：220 kN。MultiTool 交換時間：0.3 s。ツール数例：最大 21 工具 / 4 クランプ（大型）。レーザ：TruFlow 4000、最大 4000 W。パーツ取り出しフラップ最大：500 x 500 mm。生産時平均消費電力（TruFlow 4000）：28.5 kW。自動シャットダウン時：1.5 kW。

装備・オプション（抜粋）

• アクティブダイ（スクラッチフリーのパンチング／成形）
• デリケート材向けブラシテーブル／ボールテーブル
• 自動ノズルチェンジャ
• スマート機能：Smart Load、Smart Unload、Smart Punch Monitoring
• ソフト連携：TruTops Boost、Oseon、OPC UA インターフェース
• インテグレーテッドフラッテニングおよびクラスタツール
• 自動化オプション：SheetMaster、ToolMaster、SortMaster Box、GripMaster
