CNCパンチングマシン TruMatic 3000

電動金属用板金用

概要

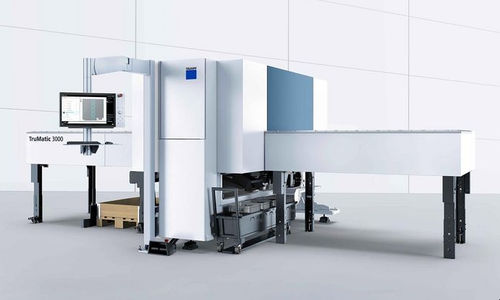

TruMatic 3000 fiberは、パンチング、レーザ切断、フォーミング、タッピングを1台で行う複合加工機です。フル電動のプラットフォームで提供され、2つのバリエーションと複数の自動化モジュールで連続生産に対応します。

主な特長

• 1台で複数工程を統合：パンチング、レーザ輪郭切断、フォーミング、ねじ切りをクランプし直さずに実行可能。
• 高い部品品質：下降可能ダイとブラシ／ボールテーブルで表面のキズを低減。
• 柔軟な自動化：パーツフラップ、小物排出、SortMaster／SheetMaster、コンベヤなどで自動化ラインに対応。
• 省エネ性能：Delta Driveのフル電動パンチ駆動とTruFiber固体レーザの組合せでシステム消費電力を低減。

概要と操作
パンチングとレーザが同一プラットフォーム上で動作し、ワンセットアップでの部品完成を可能にします。Delta Driveのハイブリッド軸概念と電動パンチ駆動は、TruFiberレーザと組み合わせることで消費電力を低減し動的性能を向上させます。Touchpoint HMIおよびMobileControlで設定や遠隔監視が容易です。TruTops Boostがプログラミングとネスティングを支援します。

典型的な用途

• パンチングとレーザ切断を組み合わせた高量産品の一工程生産。
• フォーミング要素、段差、ローラービード、マーキングを含む複雑部品の加工。
• TruFiberによる反射材料（銅、真鍮、チタンなど）の安定加工。

装備・オプション

• Delta Drive（ハイブリッド軸、省エネ、フル電動パンチ駆動）。
• 下降可能ダイ（スクラッチ防止）。
• ブラシテーブルまたはボールテーブル（敏感な表面向け）。
• 表面不整の補正用の平坦化機能。
• TruFiber固体レーザ対応のユニバーサルカッティングユニット。
• Smart Punch Monitoring、排出工具、ワークコンベヤ、チップコンベヤ、ToolMaster Linear。
• パーツフラップ、小物排出、SortMaster／SortMaster Compact、SheetMaster、GripMaster等の仕分け・搬送ソリューション。
• Touchpoint HMI、MobileControlアプリ、TruTops Boost、OPC UAによる連携。

適用例

• レーザで輪郭を切断しつつパンチやフォーミングを同一セットアップで行う一体生産。
• 小部品の大量生産における効率的な小物排出。
• 成形近傍の高精度切断や、非鉄材料での高品質な輪郭加工。

技術仕様

• 型式：TruMatic 3000 fiber（2種類のバリエーションあり）。
• ブランド：TRUMPF。
• プロセス：パンチング＋TruFiber固体レーザの複合。
• 駆動：Delta Driveハイブリッド軸概念によるフル電動パンチ駆動。
• 標準打抜力：165 kN、最大約650 ストローク/分（標準構成）。
• Delta Driveパフォーマンスオプション：180 kN、最大約800 ストローク/分（パフォーマンス構成）。
• 自動仕分け：最大約180 x 180 mmの部品。
• 大物用パーツフラップによる自動排出：最大約400 x 600 mm。
• 省エネ：Delta Drive + TruFiberにより従来の複合機と比較してシステム消費電力を大幅に削減可能（メーカー値）。
• オプション：下降可能ダイ、ブラシ／ボールテーブル、平坦化、ユニバーサルカッティングユニット、Smart Punch Monitoring、排出工具、コンベヤ、ToolMaster Linear、各種自動化モジュール。
• ソフトウェア・接続性：TruTops Boost、Touchpoint HMI、MobileControl、OPC UAインターフェース。
