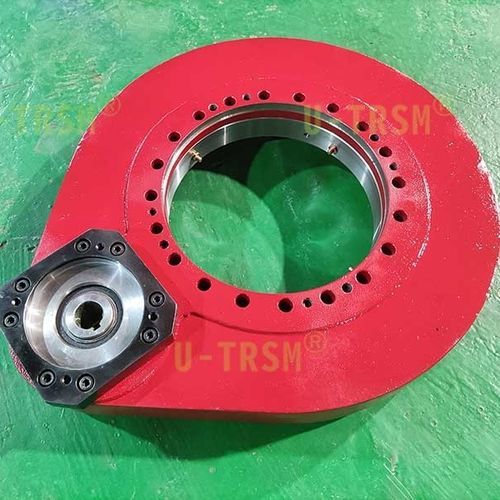

旋回駆動 S-I-O-0311

平歯車旋回駆動装置は工作機械に使用される精密製品です。一般的な製品とは異なり、このタイプの旋回駆動装置は工作機械に逆向きに取り付ける必要があります。つまり、外輪のベアリングリングが下向きに回転し、お客様の工具を駆動してワークを回転させるため、高い回転精度が要求されます。 顧客の必要性に従って、独特な伝達のエンジニアは設置サイズ、回転精度および負荷、等のような要因に基づいて顧客にこのタイプの S-I-O-0311 旋回ドライブを推薦しました。 旋回ドライブ内部の旋回ベアリングはネガティブクリアランスを持ち、歯は研磨されています。いわゆるネガティブクリアランスとは、転動体と旋回ベアリングの軌道溝との干渉嵌合のことです。 このようなはめあいにより、内輪と外輪の間にブレが生じないようにすることができます。検出性能は、旋回ドライブのクリアランスがゼロであることです、負のクリアランスを持つ旋回ベアリングは、旋回精度を失うことなくスムーズに実行されます。 では、ネガティブクリアランスはどのようにして干渉量を測定するのでしょうか？一般的に製造工程では、内輪と外輪の溝寸法を測定することで、干渉量を直接計算することができます。 テストでは主に無負荷始動トルク（グリースやシールを装着していない状態で測定）を測定します：始動トルクが小さければ干渉は小さく、始動トルクが大きければ干渉は大きくなります。始動トルクが大きすぎる場合は、適切な干渉量を得るために流路を加工する必要がある。
