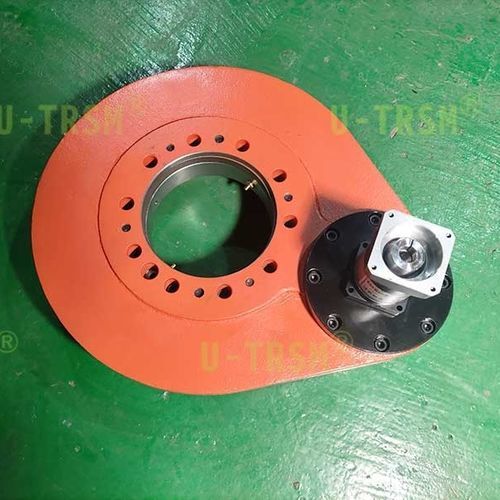

産業用自動装置旋回駆動 S-I-O-0229

産業用オートメーション機器に使用される精密平歯車旋回駆動装置。お客様はサーボモーターを使用して旋回ドライブに動力を供給し、精密遊星減速機を合わせ、歯の噛み合いサークルの歯のバックラッシュは≤0.1mmであることが要求され、これは旋回ベアリングのクリアランスとラジアル振れが非常に小さくなければならないことを意味します。 高精度の旋回駆動には、一般的にすきま0の旋回軸受を使用します。この軸受は、旋回駆動時に外輪が力によって軸方向やラジアル方向に移動しないようにすることができ、旋回軸受のすきまによる精度の低下を防ぐことができます。歯のバックラッシュ≤0.1ミリメートルを確保するために、歯車リングとピニオンは、歯の焼入れ後に研削する必要があり、歯の研削は、歯のバックラッシュを確保するための前提条件であるピニオンと歯車リングが非常に良好な歯の振れを有することを保証することができます。 顧客とのコミュニケーションの過程で、一部の顧客は遊星減速機の精度が十分に高くないことを心配し、伝送精度に影響を与えるか、または減速機の出力軸と旋回駆動ピニオンの間に小さなマッチングバックラッシがあることを心配し、最終的な伝送精度に影響を与えるだろう 実際、遊星減速機と軸穴の適合は変速機の精度に影響を与えますが、その影響は非常に小さいです。旋回ドライブと旋回ドライブに接続された遊星減速機は、5.4から19.6の範囲で一定のギア比を持っています。遊星減速機の誤差を旋回ドライブのギア比で割る必要があり、これがシステムに生じる誤差の最終値であり、この計算の影響は最小限である。
