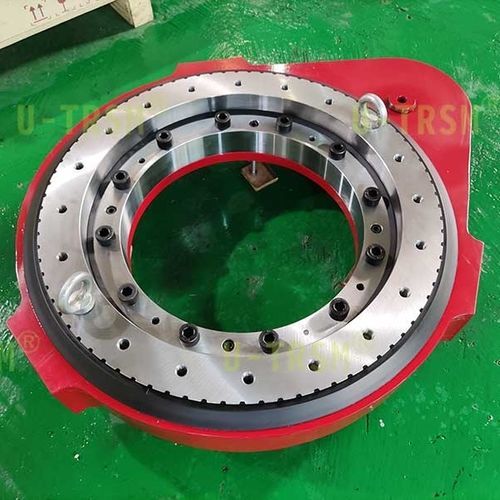

旋回駆動 S-III-O-0510

垂直支持平歯車旋回駆動装置は、産業オートメーション分野で使用され、水平に設置されますが、旋回駆動装置を固定するボルトは、旋回駆動装置の下部には設置できず、旋回駆動装置の側面にのみ設置されます。お客様はハウジング側面のボルト穴から旋回駆動部を固定し、旋回駆動部の外輪が装置の回転部を駆動して回転させます。使用環境は粉塵が多く、旋回駆動部には防塵性能が要求される。 U-TRSMでは、お客様のご要望に応じ、本製品を側面のボルト穴から旋回駆動を接続するように設計し、ソリューション設計を終えた後、ワークショップで類似製品の模擬力実験を行いました。お客様の使用荷重に旋回駆動を負荷し、ハウジング側で3点すべての荷重を支持させ、ハウジングの変形を測定し、実験を通じて設計の合理性を検証しました。 実験データの分析により、側面の3点支持の設計がお客様の要求を十分に満たしていることが示された。安全係数を向上させるため、ハウジングの設計を最適化し、製品全体の強度を向上させ、加工と生産により貢献しました。 また、側面接続が必要な回転製品をお持ちの場合は、U-TRSMにご連絡ください。特殊用途、特殊製品の設計に豊富な経験とユニークなアイデアを持っています。
