激しい使用に耐える旋回駆動

縮小率: 7 unit

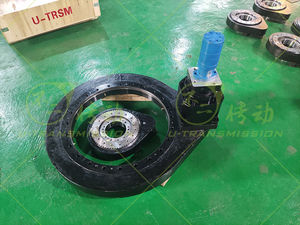

... 革新的なダブル入力旋回ドライブが、オートメーション機器の効率と安定性の新たな章を切り開く 今日のオートメーション機器開発時代において、製造業における機器性能への要求はますます厳しくなっています。オートメーション機器に適用される場合、顧客は、巨大な圧力と負荷に耐えることができるヘビーデューティ能力を備えた製品を強く要求し、同時に、機器の動作の安定性と精度を確保するために、正確で精密な停止を達成する必要があります。顧客のニーズを満たすために、U-TRSMの設計エンジニアは積極的に顧客と綿密な議論とコミュニケーションを繰り返した。無数のアイデアの衝突とプログラムのデモンストレーションの後、このダブル入力平歯車旋回ドライブは最終的に正常に設計されました。 このダブル入力平歯車旋回ドライブは、特殊な歯車設計を採用した傑作です。エンジニアは、ギアの噛み合い時にスムーズで効率的な伝達を保証するために、ギアのプロファイル、歯のピッチ、その他のパラメータを慎重に最適化しました。製造・組立工程においても、一流の技術が応用されている。原材料の厳密な選定から、加工時の高精度な管理、組み立て時の細かなデバッグまで、すべての工程に技術者の努力が凝縮されている。こうした精緻な職人技によって、旋回ドライブの精度は≤0.02mmを実現し、装置の正確な動作をしっかりと保証しているのです。 ...

トルク: 28,800 Nm
縮小率: 7.4 unit

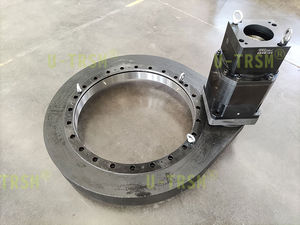

... ヘビーデューティ平歯車旋回ドライブは、特殊車両に使用されます。主にラジアル力と小さな傾斜モーメントに耐え、高精度、大きなギア比、高い出力トルクが要求されます。お客様のニーズに応じて、ユニークトランスミッションのエンジニアは、このS-Ⅲ-O-0755ヘビーデューティ平歯車旋回ドライブを設計し、製造しました。歯は焼入れ研磨され、歯の耐荷重を向上させ、耐摩耗性を高め、歯はクラス6の精度を達成するために研磨され、歯のクリアランスを大幅に減少させます。旋回ベアリングは、0クリアランスで設計されており、製品が垂直に取り付けられたときに旋回ドライブの全体的な動作をより安定させます。ユニークトランスミッションは、様々な特殊用途のための特殊形状の旋回ドライブを設計する豊富な経験を持っています。 ...

トルク: 25,600 Nm
縮小率: 6.6 unit

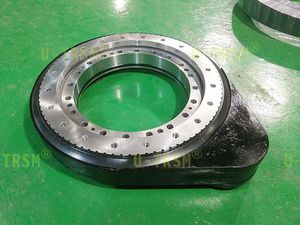

... 当社のエンジニアが設計した精密平歯車旋回駆動装置は、産業用オートメーション装置に使用されています。これらの装置では、旋回駆動に高トルクの減速モーターを使用する必要があり、要求精度が非常に高く、旋回駆動内部の旋回ベアリングやピニオンを研削する必要があります。 このようなお客様のご要望にお応えして、弊社ではこのIIIシリーズモジュール8の旋回駆動装置を設計いたしました。シリーズIII旋回ドライブは、高負荷容量、強力な反回転能力、大きな出力トルクを特徴とする当社の製品ラインのヘビーデューティタイプです。研削プロセスと相まって、これらの平歯車旋回ドライブの安定性と精度は非常によく維持されます。 旋回ドライブ内部の旋回軸受は、旋回精度の損失なしにスムーズな伝送を確保するためにゼロクリアランスを採用しています。歯車とギアリングは、歯の精度を確保するためにCNC歯車研削盤で研削されています。お客様の減速機接続フランジは非常に大きく、動力伝達のためにドライブシャフトを使用する必要があります。そのため、お客様のために伝動軸を適合加工し、伝動軸はインボリュートスプラインで連結し、伝動精度と伝動信頼性を同時に確保することができます。 長期に亘るお客様の減速機フランジへの適応を通して、私達は豊富な経験を蓄積しました。お客様が適切な減速機を選択する限り、当社のエンジニアは、お客様の多様なニーズを満たすために適切なアダプタフランジを設計することができます。 ...

トルク: 22,000 Nm
縮小率: 5.8 unit

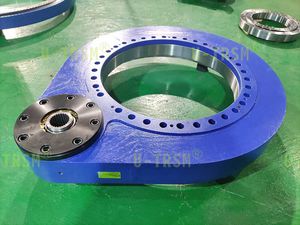

... 外歯歯車平歯車旋回駆動装置は、重機械や設備で工作物を回転させるために使用される。旋回駆動装置は負荷は小さいが、使用時の傾斜モーメントが大きい。装置の設置スペースは比較的限られているため、旋回中心径の大きな旋回駆動装置は使用できない。総合的に検討した結果、最終的にヘビーデューティーシリーズの0555型が採用された。 ヘビーデューティーシリーズの旋回駆動用旋回ベアリングは増厚設計を採用し、鋼球はより大きな仕様を採用し、ハウジングは増厚設計を採用し、フランジ位置決めピンは強化設計を採用し、これらの設計は旋回駆動の傾斜モーメントを大幅に増加させることができ、ピニオンとギアリングは弾性率8の歯を採用し、歯は歯面の耐摩耗性と耐衝撃性を高めるために焼入れされ、お客様の頻繁な起動と停止条件に適しています。お客様のモーターフランジは特別です。当社の旋回ドライブと直接接続したい場合は、旋回ドライブのフランジにボルトを埋め込むことによってのみ実現することができる。 ...

トルク: 30,000 Nm
縮小率: 7.5 unit

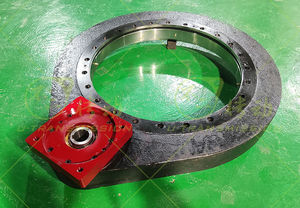

... ヘビーデューティ強化0800平歯車旋回ドライブは、建設機械に適用されます。お客様の作業条件に応じて、ユニークなトランスミッションのエンジニアは、従来のヘビーデューティ旋回ドライブをベースに改善し、設計を最適化し、重要なコンポーネントを強化し、旋回ドライブは、使用時に安定性と信頼性を確保するために問題がある可能性のある部品の高信頼性設計。 旋回ドライブのギアリングとピニオンは、表面焼入れを採用し、焼入れ工程は、歯の表面は硬く、耐摩耗性、高負荷と歯のコアが柔らかく、耐衝撃性であることを保証するために、単一の歯の焼入れを採用し、それは大きなトルクと衝撃荷重の条件下で歯の信頼性を保証します。 ユニーク伝動は顧客のために遊星減速機を装備し、遊星減速機の選択において、顧客のために計算と検証を行い、遊星減速機が顧客の要求を満たすことができることを保証する。遊星減速機の入力側と出力側の接続は弊社が担当します。 平歯車旋回駆動インターフェース、遊星減速機インターフェース、モーターインターフェースが便利な生産の前提の下でよく一致できるように、設計者は統合設計を行い、真にお客様に最大の利便性を提供します。 ...

トルク: 28,800 Nm
縮小率: 7.4 unit

... 外歯車高トルク平歯車旋回ドライブは、建設機械で使用されています。大出力トルク、全天候型、ブレーキ機能付歯車式旋回駆動、低速回転が要求されます。顧客の要求に従って、私達は平歯車回転ドライブの頑丈なシリーズを推薦し、縦取付けおよび使用のためにより適している高さの設計は標準的なコードに基づいて遂行された。さらに、大トルク遊星減速機とブレーキ付き油圧モーターもお客様に推薦し、設置や使用がより便利になりました。 最近、お客様のフィードバックに基づいて、Unique Transmissionはヘビーデューティ高トルク平歯車旋回ドライブの設計を最適化し、主要部品を強化し、過酷な条件下で旋回ドライブの正常な動作を保証するために予防的改善を追加しました。私達のチームは改良された設計の破壊実験をし、実験結果は満足する。 過酷な条件下での予防設計は、旋回ドライブの信頼性を大幅に向上させ、旋回ドライブは、複数の極端な条件にさらされた後、正常に動作することができます。私達は設計を最適化し続け、プロダクト使用法を追跡し続け、総括し、改良し続け、試みるために勇敢であり、練習する意欲があり、そしてよりよいプロダクトを顧客に与えるために解決を改善し続けます。 ...

トルク: 8,000 Nm
縮小率: 62 unit

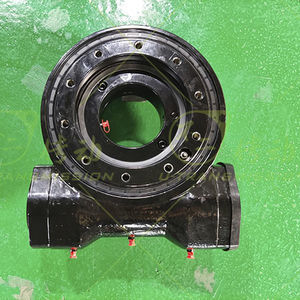

... ウォームギアウォームシャフト旋回ドライブは、オートメーション機器に使用されています。WEA9は、ヘビーデューティーシリーズのウォームギアウォームシャフト旋回ドライブです。SE9と比較して、次のような特徴があります：WEA9は円弧歯であるため、歯数の多いウォームシャフトと噛み合うことができ、出力トルクが大きい。WEA9の旋回ベアリングの外輪は全体的な設計を採用し、厚いので、負荷容量が良い。 WEA9 はよりよいシーリング性能およびより密集した構造がある必要な骨組オイル シールを採用します。WEA9とSE9の取り付け寸法は同じであるため、ユーザーは装置を設計する際に多くの選択肢を持つことができ、特定の作業条件に応じて最も適した旋回ドライブを選択します。選定や検証計算についてご不明な点がございましたら、ユニークトランスミッションまでお問い合わせください。私達のエンジニアは暖かく、思慮深いサービスを提供します。 ...

トルク: 3,500 Nm
縮小率: 47 unit

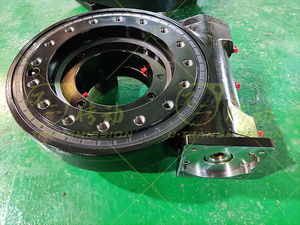

... arc円筒ウォームギア旋回ドライブは、大きな負荷容量、高い伝達効率、信頼性の高い使用と長い寿命の利点があります。WEAシリーズ旋回ドライブは頑丈な補強された旋回ドライブである。旋回軸受けは大きい負荷および高い傾くモーメントの設計を採用します。ウォームギアの歯は円弧歯を採用し、ウォームシャフトは円筒ウォームシャフトを採用しています。ハウジングはよりよく、より強い力がある補強された設計を採用します。 ハウジングと旋回リングの間のシールはスケルトンオイルシールを採用し、シール性能を向上させる。保護等級はIP65に達します。ウォームシャフトの入力端は、お客様のご要望に応じて設計されています。接続フランジは、お客様が選択したモーターに直接接続することができます。ウォームシャフトの非入力端は、手動で回転させることができる六角ヘッドで設計されています。ウォームシャフトの非入力端の六角頭部カバーは保護カバーの下にあり、使用しないときは安全で美しい。 ...

トルク: 400 Nm - 18,000 Nm
縮小率: 62 unit - 150 unit

ウォームギアタイプの旋回ドライブは、旋回ベアリングによって開発されました。 ハウジング、タービンフェルール、ウォームギア、モーター、キットで構成されています。 従来の旋回軸受と比較して、構造はコンパクトで安全でモジュール式です。 メインエンジンを改造するの特徴。 今日、高負荷の需要のために、デュプレックスワームスルードライブデバイスが開発されました。 それはより良い製品構造のコンパクトさと高い負荷能力とより高い出力トルクを持っています。
