工業用繊維品用織物仕上げ加工機 FS4

織布用自動車用

概要

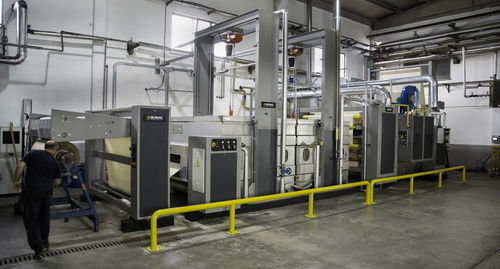

本モジュラー式シンジングラインは、織物および不織布のシンジング処理向けに設計され、製造要件に応じてモジュールを構成できます。ラインは水冷式FS4バーナー（1～3基構成可）を採用し、タンジェンシャル、ラジアル、布貫通の各シンジングポジションに対応します。

主な利点

• 必要なユニットのみを選択できるモジュール設計
• 自動システムによりオペレータ介入を低減し、安定した工程制御を実現
• 自動張力調整により均一な生地搬送を保持
• FS直火バーナー設計により燃料使用を最適化

オプション（織物）

• 各種エントリー方式（J‑Boxオプション含む）
• ブラッシング：シングル／ダブル（酷汚れ用に4本ブラシ選択可）
• シンジング構成：1、2、または3台のバーナー
• ビーティング：シングル／ダブル（酷汚れ用に4ビーター選択可）
• 集塵システム
• デシジング（糊落とし）モジュール：高速切替可能
• 絞りユニット
• 各種エグジット構成

バーナーシステム（FS直火）
FS直火システムは生地幅全体にわたり均一な炎を供給します。各FS4バーナーは水冷式で、3つのシンジングポジションへ独立して調整可能であり、天然繊維や混紡繊維の処理に適し、保守負荷を低減します。

• 利用可能なシンジングポジション：生地貫通、タンジェンシャル、ラジアル

モジュール詳細

• オプションのJ‑Boxおよび駆動シリンダーを備えた給送ユニットによりシンジングモジュールへの安定供給を実現
• 全幅カバースロットを持つブラッシングモジュール；酷汚れ用に4本ブラシ選択可
• 拡張セラミックを用いない水冷式鋳鉄製FS4バーナーは連続運転を想定した設計で、保守を簡素化
• ステンレス製サイクロンと空気ロックを備えたビーティングモジュールにより安全な連続吸引での塵埃除去を実現；4ビーター選択可
• 含浸前の冷却ユニットにより薬液温度を管理し、特に技術的な繊維の機械的損傷を防止
• 迅速な切替とタンクの容易な清掃を実現するデシジング部門

デシジング部門のハイライト

• “湿式”と“乾式”の切替を数秒で実行
• タンクの清掃が容易なアクセス設計
• 浸漬式軸受により低メンテナンス運用を実現

技術仕様

• 適合生地：織物および不織布；天然繊維および混紡
• シンジングバーナー数：構成可能（1、2、または3台）
• バーナーモデル：FS4（水冷鋳鉄バーナー）
• シンジングポジション：生地貫通、タンジェンシャル、ラジアル
• モジュラー構成：エントリー、ブラッシング、シンジング、ビーティング、集塵、デシジング、絞り、エグジット
• 給送：オプションのJ‑Boxおよび駆動シリンダー
• ブラッシング：シングル／ダブル（オプション4本ブラシ）
• ビーティング：シングル／ダブル（オプション4ビーター）；ステンレス製サイクロン；空気ロック
• 含浸前の温度制御用冷却ユニット
• デシジング：高速切替、タンクの容易な清掃、低メンテナンス軸受
• 自動張力調整による安定した生地搬送
• ガス消費低減および連続生産を念頭に設計
