生物学廃水処理ステーション

物理化学移動式

概要
BioUnitは、鉄道用バイオリアクタートイレの洗浄および排水処理用システムであり、車載バイオリアクター廃水処理装置の効率的かつ環境配慮型の洗浄を目的として設計されています。機械的、化学的、熱的な洗浄に対応し、可搬式または据え置き式の構成で提供され、運用要件に合わせて選択可能です。

主な利点

• 車載バイオリアクター廃水処理装置の洗浄に特化して設計
• 複数のサービスプログラムを備えたフル自動運転
• バイオリアクター収集タンク用のスケール除去機能を統合
• 顧客要件に応じた可搬式および据え置き式の各種構成

バイオリアクター清掃の仕組み
バイオリアクターは有機性廃棄物を分解する生物学的プロセスを利用します。清掃は機械的な高圧洗浄、必要に応じた化学処理、熱による消毒を組み合わせて行います。BioUnitは固形物の分離、生物学的低減工程、最終消毒をバイオリアクター運転に即して支援します。

モデル

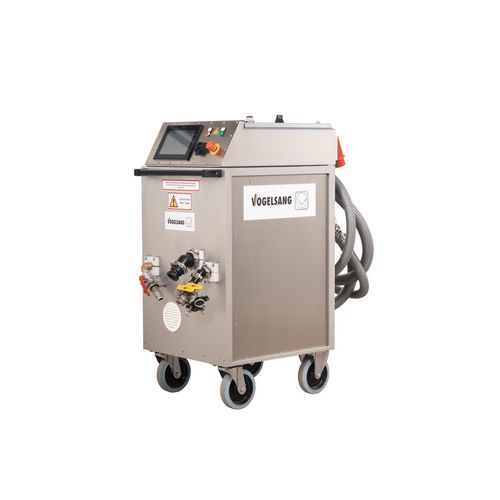

• BioUnit SMA — コンパクト：既存の真空供給に接続可能；ステンレス製筐体；φ200 mmの自在・固定キャスターで移動可能；200 bar 高圧ポンプ；流量・圧力センサ；クイックカップリング接続；7" カラータッチパネル。
• BioUnit MID — ポンプ内蔵型：ステンレス製筐体；φ200 mmの自在・固定キャスターで移動可能；200 bar 高圧ポンプ；流量・圧力センサ；クイックカップリング接続；7" カラータッチパネル；真空排水用のロータリーローブポンプ（インバータなし）を内蔵。
• BioUnit BIG — オールインワン：機械的および化学的洗浄対応；内蔵タンク；200 bar 高圧ポンプ；流量・圧力センサ；クイックカップリング接続；10" カラータッチパネル；インバータ付ロータリーローブポンプを内蔵し自己真空排水が可能；2,000 L ガラス繊維強化プラスチック（PRFV/GRP）排水中間タンク搭載。
• BioUnit S — 据え置き型ソリューション：中〜大規模の鉄道処理施設および工場向けに設計；廃水処理および洗浄剤等の運用資材供給のためのマルチポイント集中設備。

特長

• 臭気対策のための活性炭フィルタ（オプション）
• ロータリーローブポンプのメンテナンスを簡素化し稼働停止時間を短縮するQuickService設計
• バイオリアクター収集タンクのスケール除去用技術装置を統合
• 鉄道、バス、船舶用途向けの据え置き・可搬両用システムとして提供；屋内外設置対応

オプション

• 自動化：充填量のプリセット、真空抽出ステーションでの自動停止、リモートメンテナンスアクセス、運転データの自動取得による効率と資源使用の最適化
• 加熱：凍結防止および低温下での屋外運用を可能にする電気加熱要素（オプション）
• データ取得：充填・洗浄サイクルなどの運転パラメータを記録・保存・解析するためのオプションシステム

技術仕様

• 高圧ポンプ：200 bar（SMA/MID/BIGの標準）
• 流量・圧力センサ（監視）
• ホースや工具の迅速交換のためのクイックカップリング接続
• 操作画面：7" カラータッチパネル（SMA/MID）、10" カラータッチパネル（BIG）
• 筐体：ステンレス（可搬ユニット）
• 移動性：φ200 mm 自在・固定キャスター（可搬版）
• 真空排水：既存の真空供給に接続可能（SMA）またはロータリーローブポンプを内蔵（MID：インバータなし；BIG：インバータ付）
• 排水貯留（BIG）：2,000 L PRFV/GRP 中間貯槽
• バイオリアクター収集タンク用の統合デスケーリング装置
• 活性炭フィルタ（オプション）
• 凍結保護用電気加熱（オプション）
• データ取得およびリモートメンテナンス機能（オプション）
