モジュール式真空ポンプユニット VacUnit

円形移動小型自動

概要
Vogelsang VacUnitは、真空下水道システムでの雑排水および汚水の収集向けに設計されたコンパクトな真空ポンプステーションです。集中型ユニットとして真空を維持し、混合した空気/液体相を下流の排水設備へ直接インライン排出できます。VogelsangのVXシリーズロータリーローブポンプは多相運転が可能で、別置きの真空貯槽を不要とします。

利点

• 設置スペースが限られた場所に適したコンパクトな占有面積
• 運転/待機ポンプ構成（DP）による高い可用性
• 独立した真空収集タンクを必要としない簡素なシステム設計
• QuickService設計により保守作業を最小化
• 空気と液体を同時にインライン搬送
• 異物や閉塞に対して鈍感で、空運転に対する耐性あり

基礎 / 動作原理
VacUnitは、真空下水道システムにおける排水の搬送に必要な真空レベルを維持します。多相ポンプ方式により空気と液体を同時に搬送し、下流システムへインラインで排出するため、別個の真空収集タンクや真空／汚水用ポンプが不要です。

モデル

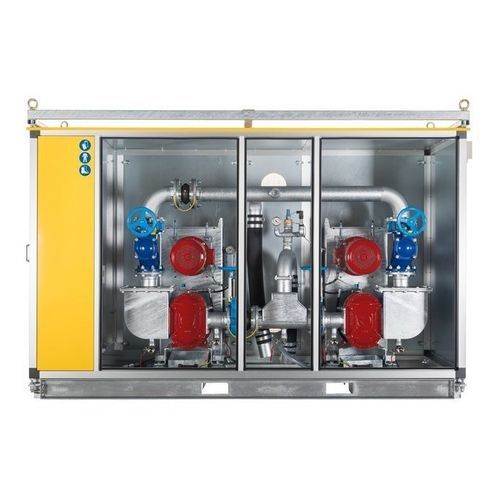

• VacUnit DP（ダブルポンプステーション）：冗長化された二重ポンプ構成と知能的なポンプ制御により、運転継続性とピーク負荷への対応を確保します。
• VacUnit SP（シングルポンプステーション）：Vogelsang VXシリーズロータリーローブポンプを採用した単独ポンプ構成で、信頼性が高く静音、保守も容易です。

特徴

• QuickService設計のVogelsang VXシリーズロータリーローブポンプにより迅速なメンテナンスが可能
• DP版では運転/待機の冗長構成により稼働率を向上
• 液体と空気のインライン排出を可能にする多相ポンプコンセプト

オプション

• 凍結対策と低温時の屋外運用を可能にする電気ヒーター
• 運転データ取得、オンライン監視、遠隔保守のための制御インターフェース；VEBSysウェブポータルによる遠隔アクセスとサポート
• 追加機器を収容できる20'または40'のコンテナ型ビルドインマシンルーム（カスタマイズ可）
• アルミプロファイルフレーム、断熱サンドイッチパネル、通気グリル、サービス扉を備えた防候・防音筐体

ダウンロード・資料（タイトルのみ）

• データシート：VacUnit DP - Double pumping station
• ePaper：VacUnit DP - Double pumping station
• データシート：VacUnit SP - Single pump station
• ePaper：VacUnit SP - Single pump station
• パンフレット：鉄道整備施設向けの扱いやすいサービスステーション

詳細情報
VacUnitは、設置スペースが限られ、信頼性の高い真空発生と排水が求められる真空下水道収集システム向けに設計されています。可用性、簡易な保守、異物や閉塞に対する耐性を重視した設計で、鉄道整備施設などのサービスサイトに適しています。

技術仕様

• 製品ファミリー / 型名：VacUnit（DPおよびSPバリアント）
• ポンプ形式：Vogelsang VX-series ロータリーローブポンプ（多相対応、自己吸引、空運転耐性あり）
• システムコンセプト：多相ポンプ方式 — 空気と液体を同時に搬送し、下流の排水システムへインライン排出
• 設計上の特長：コンパクトな占有面積、運転/待機の冗長化（DP）、QuickServiceメンテナンスコンセプト
• オプション：電気ヒーター、遠隔監視/VEBSys、コンテナ型マシンルーム、防候・防音保護筐体
• 用途：鉄道整備施設等のサービスサイト向け真空下水収集・排水システム（雑排水および汚水）
