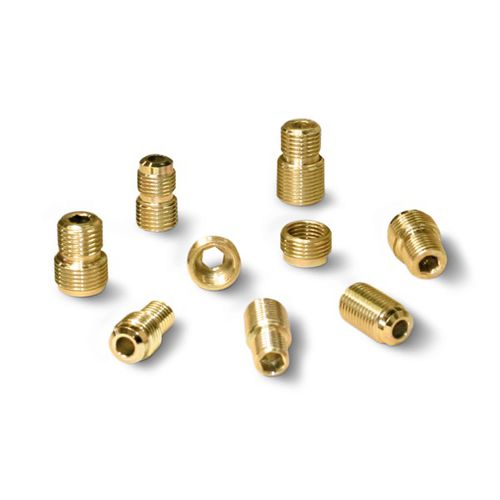

ねじ式オス-メス レデューサー 0008215

径違いスチール製

概要
ガラス、板金、大理石、陶磁器、木材、段ボール、プラスチックフィルム、フローパック、袋、デリケートな製品、卵、各種包装材など、様々な素材の把持・搬送・締め付けに対応する真空吸盤とアクセサリの総合ラインナップです。製品群にはカップ型、平面、ベローズ（蛇腹）、楕円、矩形、凹形、強化型、フォーム（スポンジ）ゴム、SVシリーズ（スター）、Maxigrip、Vacupredator、構造タイル用VMG134、ベルヌーイ式非接触吸盤などが含まれます。

ゴム配合の主な特性
商用名、国際略号、Vuototecnica略号、利点と制限、色、使用温度、硬度、化学耐性、食品規格適合性、典型用途をまとめた配合表があります。

吸盤選定質問票
吸盤ハンドラの適正な選定を支援する質問票。取り扱う積載物の特性や搬送条件を収集し、最適な吸盤選定のため図面やサンプルの提出を推奨します。

小径（4–9 mm）用支持付き吸盤

• 平面またはわずかに凹凸のある小物の把持用カップ型吸盤。
• 直径4–9 mm、標準配合：天然パラゴム（N）、耐油ゴム（A）、シリコーン（S）。
• ニッケルめっき黄銅製支持具に冷嵌め（接着剤不要）、雄ねじピンで固定。交換が容易。

支持付き吸盤（10–45 mm）

• ニッケルめっき黄銅または陽極酸化アルミ製支持具に取付けられたカップ型吸盤。直径10–45 mm、標準配合N/A/S。
• 支持具は雄ねじピン式で交換しやすく、特殊配合は受注（最小数量あり）。

Star（SV）シリーズ

• カードボードパッドや薄板など、平面かつ柔軟な被搬送物向けに内部が星形補強されたSVシリーズ。安定性と適応性を両立。
• 柔軟なリップと剛性のある支持面を組合せ、陽極酸化アルミの雄・雌ねじ支持に適合。

Maxigrip

• ロボット・自動車分野向けに設計された代替吸盤。丸型/楕円/平面/ベローズ形状、支持具は硫化付けタイプ。
• 外周リップは柔軟で内部形状は油・水の排出を促進し、油が付いた金属や濡れたガラス/大理石での高摩擦係数を実現。
• BENZ配合：硬度60–75°Sh、使用温度-40〜+170°C、耐汚染性・耐摩耗・耐油性に優れる。

Maxigrip楕円形とアクセサリ

• 箱や狭い断面の把持向けの平面・ベローズ楕円吸盤（VEP、VES系列）。
• スレッド変換用アダプタやロボット用取付アクセサリ（亜鉛めっき鋼、陽極酸化アルミ）を用意。内部ヘキサゴンで締め付けが容易。

包装用吸盤（フィルム、フローパック）

• 薄物や軽量でデリケートな製品（プラスチック/紙袋）向け。非常に薄いリップと内部の突起で真空を分散し変形を防止。
• プラスチックや紙に対してはPara配合が推奨。

平型・突起付き（パネル、ガラス、大理石、タイル）

• グリップ時の擦れを防ぐ設計。内部のリブが空気量を減らし変形・滑りを防止。
• 陽極酸化アルミ支持に冷嵌め、ロックナットで固定。M8のねじ穴を持つモデルは吸引体積を低減可能。

構造タイル用 VMG134

• 高密度フォームゴムでテクスチャードタイルに適合。サイクル後も弾性を保持。配合：EPDM（SB）-40〜+130°C、GERANIUM（OF）-40〜+80°C、ネオプレン（NF）-20〜+80°C。
• 自己粘着面でフォームを支持に貼付。Anticorodal陽極酸化支持に複数の取付穴とNBR Oリングでシールされた真空接続を備える。

支持に硫化された吸盤（BENZ配合）

• プレス成形/絞り板金、車載部品向け。研磨リップで即時シールを実現。BENZ配合は成形油中の塩素に耐性あり。
• 亜鉛メッキ鋼支持を吸盤に硫化接合。特殊配合は要相談。

フォームゴム吸盤とシート（GERANIUM/OF、NFネオプレン）

• GERANIUM（OF）：凹凸のある荒い面に適し、サイクル後も弾性を保持。使用温度-40〜+80°C。支持に貼付可能な自己粘着面あり。
• NFネオプレン：閉セル構造で圧縮耐性が高く、潤滑面推奨。使用温度-20〜+100°C。食品用途非推奨。

Vacupredator

• 粉末、顆粒、液体を含む袋やパック、柔軟コンテナの把持向けに設計。スロット入りプレートと特殊フォームシールで折り目のある容器周辺の真空損失を防止。
• 持ち上げ力は最低 -75 kPa の真空を基に安全係数3で算出。

ベローズ、強化ベローズ、ダブルベローズ、卵用吸盤

• ベローズ吸盤は高い柔軟性で平坦性誤差を補正し、ベーカリー製品、包装、卵、繊細品に適す。食品グレード配合のモデルあり。
• 強化及びダブルベローズは高速分離や重量物包装向け。卵用は薄リップと形状で痕を残さず確実に把持。

平形・重荷重用硫化吸盤

• 垂直・水平に重い荷重を持ち上げるための製品。ラビリンス加工面で薄く脆い板を曲げずに掴める設計。
• 内部垂直リップで非常に粗い面を把持するバージョン、中央ねじ穴や側面真空接続を持つ支持、ガイドピン/スプリングを備えるモデルあり。

円形リム、長方形および楕円形吸盤

• 中央孔のある物体（CD、ディスク、研削ホイール）向けのリム付き円形。粗面用に非常に薄いリップ。
• 長方形平面および滑り止め支持は木製パネル、石材、タイル等のクランプに使用。支持は滑り止めコーティング、ステンレスメッシュフィルタ、Oリングシール含む場合あり。
• 楕円形は長く狭い把持面（段ボールケース、瓦、プロファイル）向け。回転防止ホルダは要望に応じて提供。

特殊吸盤と支持部品

• ラベル、チョコレート、タイル、小さな金属/プラスチック部品など特定課題を解決する多数の特殊形状。
• 豊富な支持・アクセサリ群：ニッケルめっき黄銅、陽極酸化アルミ、亜鉛メッキ鋼。ねじ変換、取付オプション、アンチローテーションピン等。

ベルヌーイ吸盤

• ベルヌーイ原理に基づく非接触把持で、非常に脆弱なワーク（半導体ウェハ、太陽電池、薄膜）に適する。
• 陽極酸化アルミ製ボディ、ステンレス推力ディスク、把持面に帯電防止シリコーンスペーサーを備え、軸方向/ラジアルの圧縮空気供給が可能。

ドキュメントとCAD
各製品群に対応するPDFデータシートとCADファイル（TraceParts）が提供され、参照表、寸法、図面が閲覧可能です。

特性 / 技術仕様

• 標準配合：天然パラゴム（N）、耐油ゴム（A）、シリコーン（S）。
• 特別配合：BENZ（60–75°Sh、-40〜+170°C）、GERANIUM（OF）-40/+80°C、NFネオプレン-20/+100°C、EPDM（SB）-40/+130°C。
• 支持材：ニッケルめっき黄銅、陽極酸化アルミ、Anticorodal陽極、亜鉛メッキ鋼。冷嵌めまたは硫化接合タイプ。
• 取付オプション：雄/雌ネジピン、M8用ロック穴、中央ねじ穴、側面真空接続、アンチローテーションピン、多穴取付パターン。
• 特殊機能：内部リブで吸入空気量低減、ラビリンス面で薄板把持、フォームシールで周辺漏れ防止、自己保持弁付きモデル等。
