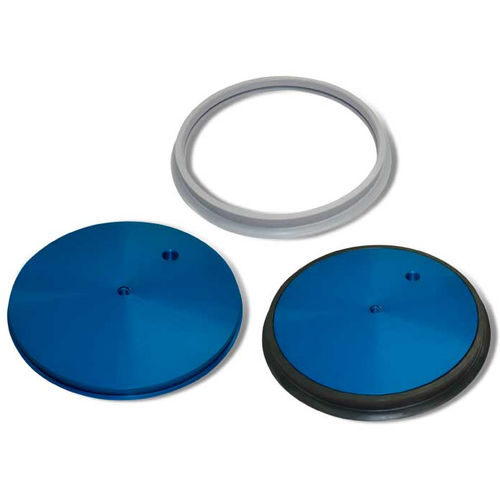

円形真空吸盤 0122010A

平坦シリコンゴム製

概要
産業用真空搬送向けに、吸盤のファミリー、材料配合、取付けオプションおよび代表的な用途をまとめたカテゴリーページ。選定用質問票および技術PDFのダウンロードを含む。

ゴム配合

• 標準配合：天然パラゴム (N)、耐油ゴム (A)、シリコーン (S)
• 特殊配合：BENZ（塩素/油耐性、硬度60–75°Sh）、GERANIUM (OF) フォーム、NF ネオプレンフォーム、EPDM (SB) 超軟性

製品グループ

• 支援付き吸盤（直径 4–9 mm）：伝統的なカップ形状。ニッケルめっき黄銅支持に冷嵌め。例：010410、010510…
• 支援付き吸盤（直径 10–45 mm）：やや大きめワーク向け。黄銅または陽極酸化アルミ支持。
• 大型吸盤（直径 85 mm）：陽極酸化アルミ支持。吸引空気量を減らすM8ねじ穴オプション。
• Star 吸盤（SVシリーズ）：平板や柔軟材向けの星形当たり面。
• MAXIGRIP：BENZ配合の丸型平形・波形吸盤。油/水のある面での把持に適合。支持は加硫。
• Maxigrip 楕円吸盤：狭い把持面用の平形/波形楕円。
• アダプタ・付属品：亜鉛メッキ鋼の異径、AQ/MFアダプタ、ねじ変換。
• 包装用吸盤：薄いリップと内部リブでフィルムやフローパックを均等に把持。Para配合推奨。
• 発泡ゴム吸盤・シート（OF/SB/NF）：粗面用の粘着片付きシート。
• Vacupredator/VMG134：袋物や構造タイル向け専用品、Bernoulli 吸盤は非接触搬送用。

支持体・取付け・アクセサリ

• 支持体：ニッケルめっき黄銅、陽極酸化アルミ、亜鉛めっき鋼。冷嵌めまたは加硫タイプ。
• 取付機能：雄/雌ネジピン、中心ネジ穴（M8/M10）、側面ポート、スプリングダンパー付き支持、回転防止ピン等。

用途

• 代表的用途：ガラス、大理石、セラミック、木材パネル、金属板（油処理含む）、包装（フローパック、フィルム）、食品／医薬（食品規格配合あり）、卵、缶、構造タイル、電子部品。

ダウンロードと技術資料
各製品群ごとの技術データシート、製品表、図面、CADデータ、選定用PDFを提供。

技術仕様

• 温度範囲・硬度の例：BENZ -40〜+170 °C（60–75°Sh）、GERANIUM OF -40〜+80 °C、NF ネオプレン -20〜+100 °C、SB(EPDM) -40〜+130 °C。
• 形状：平形、波形（単/複）、楕円、長方形、凹形、クラウン、Star、加硫支持、Bernoulli（非接触）等。
• 対応径：4〜85 mm を中心に多様な特殊形状と多数の製品コードを網羅。
