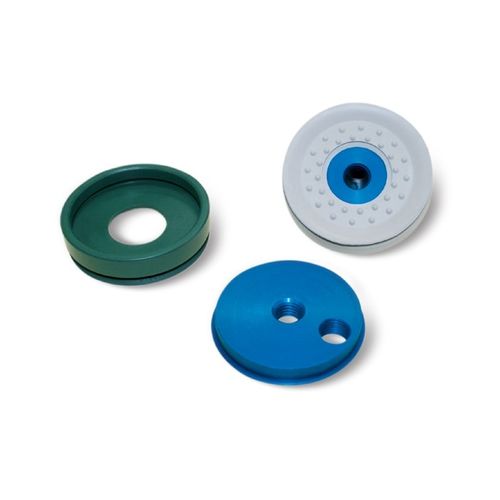

平坦真空吸盤 016515

円形ゴム製シリコン

製品概要
VUOTOTECNICA® の真空吸盤は、丸形、平形、ベローズ（単/複）、楕円、矩形、スター型、フォーム（スポンジ）吸盤、伯努利式（非接触）などの幅広いラインナップと、各種支持具・アダプタを含むモジュール式製品群です。自動化用途に対応します。

主な特長

• 接触プロファイルに応じた多様な形状（丸平、ベローズ、楕円、矩形、リム、スター、フォーム等）。
• 標準材料：天然パラゴム（N）、耐油ゴム（A）、シリコーン（S）。特殊材料：BENZ、GERANIUM(OF)、NFネオプレン、SB(EPDM)。
• 代表的な径レンジ：4 mm〜85 mm、重荷重向けの大型シリーズも有り。
• 取付方法：冷嵌め（接着不要）、加硫（バルカナイズ）支持、自己接着フォーム等。雄/雌ねじ、中央/側面の真空ポート対応。
• 付属品：アダプタ、レデューサ、カップリング、関節、吸引断面制限用のグラブスクリュー、回転防止ピン、フィルタ等。

材料と技術範囲

• BENZ（MAXIGRIP）: 硬度 約60–75 °Sh、使用温度例 −40 °C〜+170 °C、耐油・耐摩耗性が高い。
• GERANIUMフォーム(OF): 使用温度 −40 °C〜+80 °C、粗面向けの自己接着タイプ有り。
• NFネオプレン: 通常 −20 °C〜+80/+100 °C（仕様に依存）、耐油性良好。
• EPDM(SB) 超軟フォーム: −40 °C〜+130 °C（特定用途）。

用途例

• ロボット／自動化：自動車パネル、ガラス、大理石、金属板の把持。
• 包装：フィルム、フローパック、袋物、封筒、柔軟容器の搬送。
• タイル・セラミック・表面凹凸材（フォーム仕様）。
• 食品・医薬：FDA適合シリコーンや製品保護用の専用ベローズ。
• 非接触搬送：伯努利吸盤による半導体や薄膜の取扱い。

選定と寸法設計
最適な吸盤選定のために提供してください：表面材質と仕上げ、重量と重心、寸法・図面、表面粗さ、油の有無、稼働サイクル、使用温度、要求安全係数。選定用の技術アンケート、PDFおよびCAD資料を用意しています。

取付・保守

• 冷嵌めタイプはニッケルめっき真鍮や陽極酸化アルミの支持に対して迅速交換が可能。
• 重荷重用途や自動車用途向けには支持に加硫したタイプを推奨。
• M8グラブスクリューによる吸引断面縮小、側面／中心のねじ接続による真空配管などのオプションあり。

発注と資料
各シリーズは製品コードでサイズ／材料を指定します。製品ごとの技術PDFやCADデータを参照可能。消耗部の交換はカタログ記載の品番と材料で発注してください。

技術仕様

• ブランド: VUOTOTECNICA®
• 製品群: 真空吸盤 — 丸形平、ベローズ、ダブルベローズ、楕円、矩形、STAR、フォーム、リム、伯努利
• 標準材料: N、A、S
• 支持材: ニッケルめっき真鍮、陽極酸化アルミ、亜鉛めっき鋼、Anticorodal
• 典型用途: ロボット、包装、ガラス、大理石、セラミック、自動車、食品・医薬
• 資料: 技術PDF、CADファイル、選定用アンケートあり
