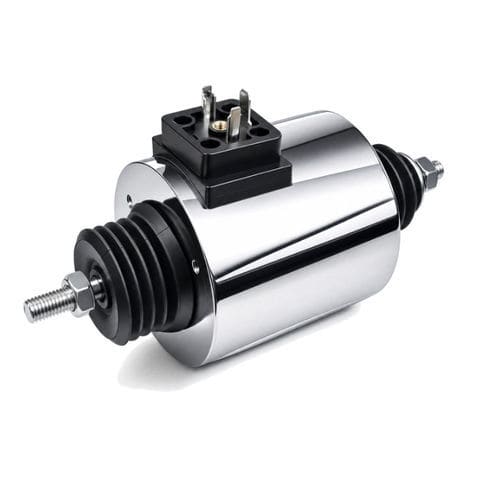

保持型ソレノイド WL7074

直線型ロック選別

製品概要
WL7074 長行程チューブラソレノイドは、直線運動制御向けのプッシュプル式電磁アクチュエータです。チューブラ構造により磁束を集中させ、安定した出力とコンパクトな設置性を実現します。供給電圧は通常 DC 6 V〜60 V、ストロークは 5〜30 mm の範囲で設定可能です。

主な特長

• 効率的な磁気結合を実現するチューブラコイルと鉄製プランジャー。
• 長行程のプッシュプル駆動、設定可能なストローク（5–30 mm）と保持力（約30–80 N）。
• 複数のDC電圧オプション（6V、12V、24V、48V、60V）およびカスタム接続に対応。
• 高速応答、低騒音、小型設計で自動化システムへの統合に適合。
• 取り付け調整（ネジ/キャップ）、軸延長、スプリング、ブラケットなどのカスタマイズが可能。

詳細説明
WL7074 はチューブラハウジングを採用し、オープンフレーム型に比べ磁気効率と動作安定性を向上させています。1–100% のデューティサイクルに対応し、連続運転または断続運転に合わせて仕様調整が可能です。長時間の連続使用では放熱対策を検討してください。

用途

• 産業用自動化：選別、包装、コンベア、繊維機械、生産ライン制御。
• セキュリティ・アクセス：電子錠、自動販売機ロック、キャビネットロック、アクセス制御装置。
• 医療機器：診断機器や分注装置のバルブ・流体制御（静音・高精度駆動が必要な用途）。
• 自動車・輸送：ドアロック機構、アクチュエータ、切替機構。
• 航空宇宙・防衛：信頼性と長寿命を求められる制御用アクチュエータ。
• 商業機器：プリンター、キオスク、自動販売機、ゲーム機器。

長所と短所

• 長所：磁気効率に優れるチューブラ設計、高速ON/OFF応答、低騒音、ストローク・力・取付のカスタマイズ性。
• 短所：ストロークが長くなると磁力が低下する、連続高負荷運転は発熱を招くため熱管理が必要、非常に長い行程はモーターや空気圧シリンダが適する場合がある。

トラブルシューティングと保守

• 動作しない：電圧・配線・コネクタを確認。
• 過熱：デューティサイクル、換気、電圧適合を確認。
• 保持力低下：汚染、プランジャー摩耗、位置ずれ、ストローク設定を点検。
• 音・振動：取付ネジの増し締め、内部部品の点検。
• プランジャー固着：清掃と保護を実施。過酷環境では潤滑やシールを検討。

技術仕様

• Brand: Weilong Technology
• Model: WL7074
• 電圧: DC 6V、12V、24V、48V、60V（カスタム対応可）
• 電力: 約30–50 W
• ストローク: 5–30 mm
• 保持力: 約30–80 N
• 復帰時間: 0.1 s
• 寿命: 最大300,000サイクル
• 材質: 亜鉛メッキ処理された炭素鋼ハウジング
• 絶縁クラス: F；Hi-Pot試験 AC 600V 50/60Hz 2s
• デューティサイクル: 1–100%
• 取付: 調整可能なネジとキャップ
• コネクタ: DCソケット
• 動作温度: -10°C〜100°C
• 保証: 1年
• MOQ: 1000個；供給能力: 5000個/週；納期: 30日；港: Shenzhen
