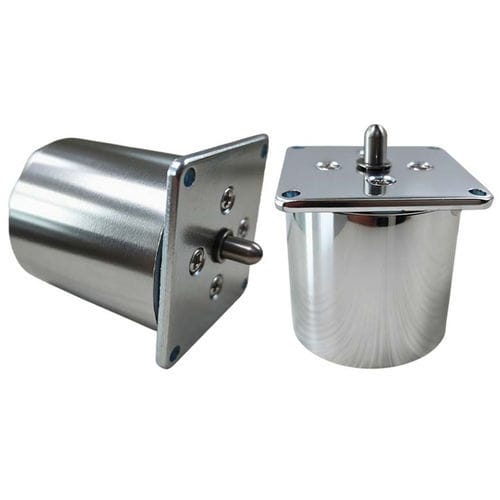

直線型ソレノイド WL4343

メンテナンス不要管状コンパクト

製品概要
プッシュプル型チューブラーソレノイド WL4343 は、電流を繰り返し可能な直線運動に変換する線形電磁アクチュエータです。チューブ状ハウジング、コイル、押し引き両方向で作動する可動プランジャーを備えます。チューブ構造により磁気効率が向上し、内部部品を保護し、コンパクトな取り付けに適します。

プッシュプル型チューブラーソレノイドとは？
コイルにより発生する磁場で直線力を生み出す電気機械装置です。設計によりプランジャーは押し・引きの両方向で動作します。一般的な用途は自動化、施錠システム、券売機など、狭いスペースで精密な直線運動が必要な場面です。

特長

• スペースを節約し内部部品を保護するコンパクトなチューブ型設計
• 効率的な磁気回路により高い力対サイズ比を実現
• 押し・引きの両動作に対応
• 一般的な直流電圧（6 V、12 V、24 V）およびカスタム電圧に対応
• 多くの構成で低消費電力
• 亜鉛メッキコーティングを施したカーボンスチール製ハウジング、特定バリアントは防水対応
• 仕様によって高頻度動作に適合

用途

• 産業用自動化：仕分け機、包装機、ロボットシステム
• 施錠機構およびスマートロック
• 自販機、キオスク（コインの供給・処理）
• 自動車：燃料系アクチュエータ、ドアロック、制御バルブ
• 流体や機構の精密制御が求められる医療機器
• オフィス機器：プリンター、複合機、スキャナー
• コンパクトで再現性のある直線アクチュエーションが求められる機器全般

長所と短所
長所

• 閉磁路による効率的な力伝達
• スペース制約のある設計に適した小型設計
• チューブハウジングによる埃や機械的損傷からの保護（定格バリアント時）
• 高速で精密、再現性のある動作により頻繁な作動に適合
• 構造が比較的簡単で保守が少ない

短所

• 他の一部の線形アクチュエータと比べてストロークが限定される
• 連続長時間動作や不適切な電圧で発熱する可能性がある
• ストローク増加に伴い出力力が低下する
• 性能低下や過熱を避けるために適切な電圧とデューティ比の選定が必要
• カスタマイズはコストを上げる場合がある

トラブルシューティング（よくある問題と対処法）

• 動かない：電源・配線を確認、電圧を検証、コイルの導通を計測して断線なら交換
• 力が弱い：電源電圧の安定性を確認、必要なストロークか確認、取り付けのアライメントを点検
• 発熱：デューティ比を確認、正しい電圧を使用、冷却を改善するか連続運転対応モデルを選択
• 反応が遅い：十分な電源を確保、プランジャー経路の摩擦/汚れを減らす、弱い戻りスプリングを交換
• 異音や振動：取り付けの締め具合を確認、電源のリップルを除去、摩耗部品を交換
• プランジャーが固着/戻らない：異物を清掃、破損スプリングを交換、ズレを修正
• 断続的に動作する：電気接続を点検、安定した電源を確保、コイルの点検/交換

技術仕様

• Brand: Weilong Technology
• Model Number: WL4343
• Rated Voltage (V): DC 12 or 24 V
• Rated Power (W): 3 W
• Work Model: 1 Million Lifespan Cycles
• Holding Force (N): 300 Gf
• Stroke (mm): 3-5 mm
• Reset Time (s): 1 s / 3 s off
• Service Life: 300,000 cycles
• Certification: CE, ROHS, ISO9001
• Material: Carbon steel housing with zinc-plated coating
• Lead Wire Length (mm): 200
• Install Style: both sides with three mounting screw holes for easy setup
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (some variants may be offered separately)
• Insulation Class: F (150 °C)
• Hi-Pot Test: AC 600 V 50/60 Hz 1 s
• Non-excitation Holding Force: 0
• Working Temperature: -10 °C to 100 °C
• Duty Cycle: 1-100% (model dependent)
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
