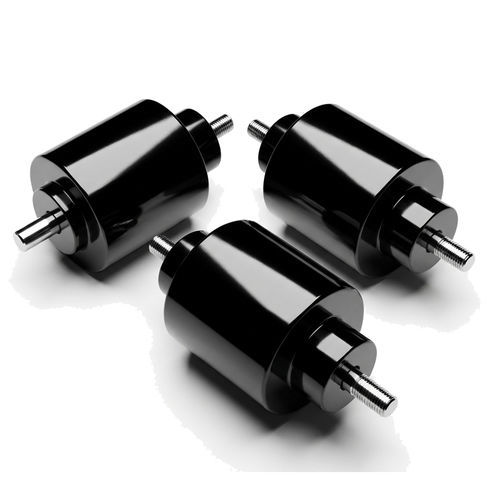

保持型ソレノイド WL4545

直線型コンパクト24V

製品概要
Weilong TechnologyのAS 4545プッシュプル式ソレノイドアクチュエータは、産業・商業向けのコンパクトな電磁式線形アクチュエータです。最適化されたコイルと磁気回路を備え、亜鉛めっき処理を施した炭素鋼ハウジング内で電気エネルギーを制御された直線運動に変換します。標準は24V DC（12Vオプションあり）で、短ストロークかつ高速応答が必要な用途に適しています。

設計と動作
本アクチュエータは押し/引きの双方向線形運動を提供し、ストロークは5〜8 mmです。磁気回路とコイル配置を最適化して応答の安定性と再現性のある力を実現しています。取り付けは側面の3つのネジ穴で行い、組み込みが容易です。電圧、ストローク、取り付け向きなどの電気・機械的パラメータはOEM要件に合わせて選択可能です。

用途

• 電子ロックおよびアクセス制御
• 自販機およびディスペンサー
• 産業用自動化機器およびスイッチ駆動
• 短い直線移動を必要とする医療機器
• OEM制御システムおよびインテリジェント機構

主な利点

• 狭小スペースに適したコンパクト設計
• スイッチング、ラッチ、位置決めに適した高速で再現性のある直線動作
• 構成により広いデューティサイクル対応が可能
• 標準電圧オプション（24V DC、12Vも可）によるシステム互換性
• 側面取り付け用のネジ穴により簡単な機械的統合

制約と設計上の注意

• 電動シリンダやモータ駆動アクチュエータに比べてストロークは短い
• 連続運転時の発熱 — デューティサイクル設計が必要
• 回転や複雑な軌道は不可、直線動作のみ
• ストローク増加に伴い出力力は低下するため負荷確認が必要
• 安定した直流電源が必要

製品仕様
Brand: Weilong Technology
Model number: AS 4545
定格電圧: DC 24 V（12 Vオプションあり）
定格出力: 32 W
寿命/サイクル: 最大1,000,000サイクル（構成による）
保持力: 約3000 GF
ストローク: 5〜8 mm
リセット時間: 標準1〜3 s（回路・負荷に依存）
使用寿命: 数十万〜100万サイクル程度
認証: CE、RoHS、ISO9001
材質: 炭素鋼ハウジング、亜鉛めっき処理
リード線長: 200 mm
取付: 側面の3つの取付穴によるマウント
寸法許容差: +/- 0.1 mm
防水性: なし（浸漬不可）
絶縁クラス: F（150°C）
耐電圧試験: AC 600V 50/60Hz 1 s
無励磁時保持力: 0
使用温度: -10°C〜100°C
デューティサイクル: 1〜100%（設計依存）
ねじ深さ: N/A
支払条件: TT または 見積もり時LC
サンプルオーダー: 可
保証: 1年
最小発注数: 500 pcs
供給能力: 約5000 pcs/週
納期: 約30日
発送港: 深圳

技術仕様

• モデル: AS 4545
• ブランド: Weilong Technology
• 定格電圧: DC 24 V（12 Vも対応可）
• 定格出力: 32 W
• ストローク: 5〜8 mm
• 保持力: 約3000 GF
• 使用寿命: 数十万〜100万サイクル程度
• ハウジング: 亜鉛めっき炭素鋼
• リード線長: 200 mm
• 絶縁クラス: F（150°C）
• 動作温度範囲: -10°C〜100°C
• デューティサイクル: 1〜100%（用途依存）
• 認証: CE、RoHS、ISO9001
• ロジスティクス: MOQ 500 pcs、供給能力 約5000 pcs/週、標準納期 約30日
