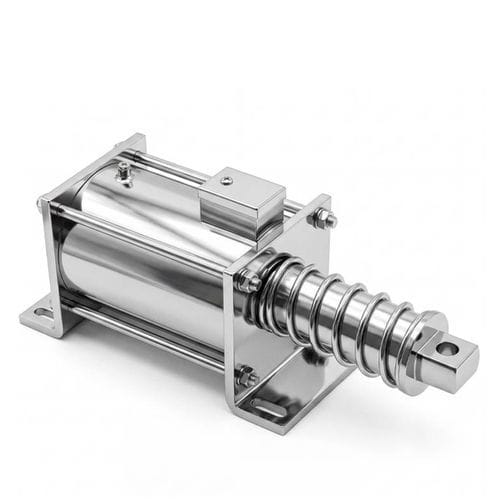

保持型ソレノイド WL132250

直線型管状コンパクト

製品概要
工業用チューブラー引きソレノイドは、電気エネルギーを直線運動に変換するコンパクトな電磁アクチュエータです。筒状のハウジングに銅コイル、フェロ磁性コア、および摺動するプランジャーで構成されます。コイルに通電すると磁場が発生し、プランジャーを引き込んで直線動作を行います。チューブラー形状は磁束の制御を改善し、コンパクトでカスタマイズ可能な動作特性を提供します。

主な特長

• 閉磁路を持つコンパクトなチューブラー構造により磁束効率が向上
• 引き（リトラクト）または押し（プッシュ）タイプが選択可能、ストローク・力・電圧・取り付け方法のカスタム対応
• サイズに対して高い出力力密度、迅速で再現性のある直線動作に適合
• 使用条件に応じて断続運転または連続運転に対応可能（熱設計による）

動作原理
コイルに直流電源を加えると磁場が発生し、チューブ内部のフェロ磁性プランジャーを引き込み直線運動を発生させます。通電を止めるとプランジャーはスプリングや外力で復帰します。出力力は電流・電圧・形状・瞬間的なエアギャップ（ストローク）に依存します。

長ストローク／高力設計の考慮点
長ストロークかつ高力（例：125 mmで約50 kg）を目指す設計では、物理的・製造上の制約に対処する必要があります：

• 力とストロークのトレードオフ：エアギャップ増大で力は急減；フルストロークで高力を得るには磁気体積の大幅増加や増幅手段が必要。
• コイル電流と発熱：大きなアンペアターンはI²R発熱を生じるため熱管理と絶縁限界が重要。
• 磁気飽和：コア材料は飽和（約1.6–2.0 T）に近づき，電流増加で得られる力は頭打ちになる。
• 長い隙間による磁束漏洩：ストロークが長くなると磁束が外部に漏れ効率と力の均一性が低下。
• 機械的整列と摩耗：長いプランジャーはガイド精度、低摩擦ベアリングやコーティングが必要で、傾きや固着を防止する。
• 質量と速度のトレードオフ：可動質量増加は慣性を増やし応答速度を低下させる。
• デューティサイクルと冷却：高いエネルギーを消費するサイクルでは断続運転や強制冷却が必要。
• 製造上の限界：大型化はコスト・重量・加工精度要求を高める。
• 実用的な設計方針：機械的増幅（レバー、ラック＆ピニオン）、磁気ラッチ、ハイブリッドアクチュエータ、多段ソレノイド等が長ストローク高荷重に有効。

用途

• 産業用オートメーション：バルブ、ゲート、位置決め、包装機のアクチュエータ
• セキュリティ：電気錠、アクセス制御
• 自動販売機および分配機構
• 医療・ラボの自動化：投薬、サンプルハンドリング
• オフィス機器：プリンタ、コピー機、用紙搬送
• 自動車：ロック機構や駆動バルブ
• ロボット、スマートシステム、農機

利点

• コンパクトな円筒パッケージで高い出力力密度
• 速い応答性と再現性のある直線移動
• 閉磁路のチューブ構造により磁気効率と部分的な遮蔽効果を向上
• 電圧・ストローク・力特性・取り付け・保護レベルの幅広いカスタム対応

欠点／制約

• ストローク増加に伴い力は低下し、長ストロークでは力分布が不均一になる
• 高出力や連続運転では発熱が大きくなるため適切な冷却が必要
• 非常に長い移動量が必要な用途ではモータ駆動に比べ移動量が制限される
• 長ストローク高出力の設計は重量化・効率低下・製造難易度の増加を招く

トラブルシューティング
給電電圧・電流と配線の健全性を確認してください。コイル抵抗を測定し巻線不良を検出します。プランジャーやハウジングに汚れ・腐食・異物がないか点検してください。復帰スプリングや整列状態を確認し、温度やデューティサイクルを監視して熱関連の故障を防止します。

選定ガイド
推奨される仕様：運動タイプ（プッシュ/プル）、摩擦と安全余裕を含む必要力、ストロークと当該ストロークでの力、電圧と消費電力、デューティサイクル、使用環境（温度、粉塵、薬品）、取付スペースと整列制約、想定サイクル寿命。長ストローク高負荷用途では機械的増幅、ハイブリッド方式、多段化、または専門家による試作評価を検討してください。

技術仕様（概要）

• Brand: Weilong Technology
• Model Number: WL132250
• Rated Voltage (V): DC 12 V / 24 V / 48 V / 60 V
• Rated Power (W): 5000–6000 W
• Working Type: Tubular pull type
• Holding Force (N): 300–500 N
• Stroke (mm): 30–125 mm
• Reset Time (s): 0.1
• Service Life: ~300,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing Material: Carbon steel, zinc plated
• Lead Wire Length (mm): 200
• Installation: adjustable screw & cap
• Dimension Tolerance: ±0.1 mm
• Waterproof: None (standard)
• Insulation Class: F
• Hi-Pot Test: AC 1200 V 50/60 Hz 2 s
• Non-excitation Holding Force: 0 N
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Terms: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs/week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
