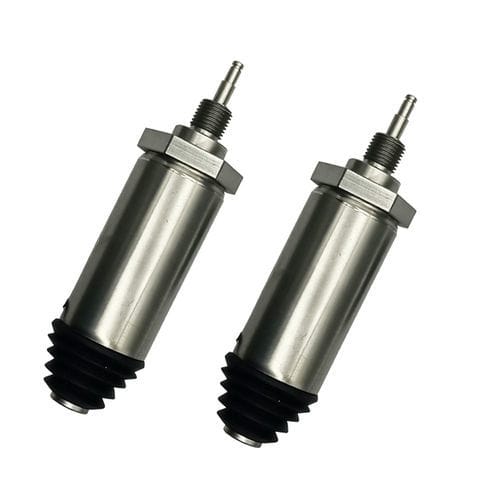

直線型ソレノイド WL3870

管状コンパクト24V

概要
WL3870 チューブ型直線ソレノイドは、電力を精密な直線運動に変換するコンパクトな電磁アクチュエーターです。構成要素は円筒状のコイル、封入された磁気ハウジング、可動プランジャー、復帰ばね、ガイドシャフトです。直流電圧でコイルに通電すると磁場が発生しプランジャーを駆動し、通電を停止すると復帰ばねがプランジャーを元位置に戻します。

設計と構造
チューブ型は閉じた磁気回路を備え、オープンフレーム型ソレノイドに比べ磁気効率が高くなります。典型的な構成は、精密巻き銅コイル、炭素鋼またはめっきハウジング、精密加工プランジャー、過酷環境向けの表面処理やシールのオプションを含みます。シールされた円筒形状はエネルギー損失を低減し、シールド性を向上させ、内部部品を粉塵や汚染から保護します。

主な機能

• プッシュまたはプル動作が可能で、応答が速く繰り返し性の高い直線運動を実現します。
• 電圧、ストローク、出力力、デューティサイクル、取り付け方法などに応じた複数サイズと構成オプションを用意。
• 防水、表面処理、カスタムコネクタ、リード長、プランジャー形状などOEM向けカスタマイズが可能。

用途

• 産業オートメーション：ロック、位置決めシステム、ゲート、組立機
• 包装機、販売機、繊維機械
• 精密な短行程駆動を必要とする医療・試験装置
• セキュリティシステム、スマートロック、自動車機器
• 農業機器およびその他の精密制御システム

利点と欠点

• 利点：閉磁路による高効率、小型の円筒形状、応答性が高い、低騒音、汚染物質からの保護、カスタマイズ性が高い。
• 欠点：ストローク増加に伴い力が低下する傾向がある（力/ストロークデータを確認すること）、連続使用時にコイルが連続動作用でない場合は発熱が生じる可能性がある、電動シリンダや空気圧アクチュエータに比べ行程が制限される。

トラブルシューティングと保守
定格電圧と電源を確認し、コイル抵抗を測定して断線や短絡を検出、配線やコネクタの緩みや腐食を点検、プランジャーの引っかかりがある場合はガイドシャフトを清掃・点検、復帰ばねの作動を確認し取り付けの整合性を確認します。過熱が発生する場合はデューティサイクル定格を確認し、換気を改善するか連続動作対応モデルを選択してください。

製品データシート（抜粋項目）
Brand: Weilong Technology
Model Number: WL 3970（表の項目）— 製品は WL3870 として販売
定格電圧: DC 12 または 24 V
定格電力: 10–15 W
使用モデル / 寿命: 100,000 サイクル（表記）
推引力: 約 1000 gf
ストローク: 10–20 mm
リセット時間: 1 s（off 1–3 s 記載）
寿命: 300,000 サイクル
認証: CE、ROHS、ISO9001
材質: めっき処理された炭素鋼ハウジング
リード線長: 200 mm
取付方式: 両側に3つの取り付けネジ穴で簡単取り付け
公差: +/- 0.1 mm
防水性: なし（標準）
絶縁クラス: F（約150°C）
耐電圧試験: AC 600 V 50/60 Hz 1 s
無励磁保持力: 0
使用温度: -10°C〜100°C
デューティサイクル: 1–100%（連続運転対応モデルあり）
支払条件: TT または LC 即時
サンプル注文: 可
保証: 1 年
MOQ: 500 個
供給能力: 5,000 個/週
納期: 30 日
積出港: 深圳（Shenzhen）

製品概要 / 追加注意
チューブ型直線ソレノイドは、プッシュ/プル両仕様、複数のストロークと力定格で提供され、電圧、ストローク、プランジャー設計、ばね、コネクタ、表面処理、オプションの防水/防塵仕様などのカスタマイズが可能です。産業用途で連続運転する場合は連続使用対応モデルを選定し、熱設計を適切に行ってください。

技術仕様

• Brand: Weilong Technology
• Model: WL3870
• 定格電圧: DC 12 V または 24 V
• 定格電力: 10–15 W
• ストローク: 10–20 mm
• 推引力: 約 1000 gf
• 寿命: 最大 300,000 サイクル
• 材質: めっき処理された炭素鋼ハウジング
• リード線長: 200 mm
• 絶縁クラス: F（約150°C）
• 使用温度: -10°C〜100°C
• デューティサイクル: 1–100%（断続または連続対応モデルあり）
• 認証: CE、ROHS、ISO9001
• MOQ: 500 個; 供給能力: 5,000 個/週; 納期: 30 日
