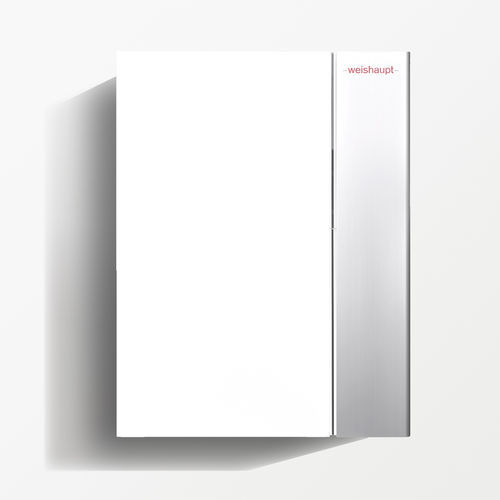

温水ボイラー WTC-GW/GB series

天然ガス水素凝縮式

概要
これらの壁掛け型凝縮ボイラー Weishaupt Thermo Condens® WTC-GW/GB は、住宅および業務用向けに設計されたコンパクトで高効率な発熱機です。約500 m²以上の建物の暖房に適しています。最大8台をカスケード接続（GW）し、最大800 kWの総出力を得ることができます。本製品は出力、効率、モジュール性、高度な制御および最新の監視機能を組み合わせています。

主な特徴／製品メリット

• アルミニウム‑シリコン製熱交換器を最適化し、優れた熱伝達と腐食・スケール付着からの保護を実現。
• 広い変調比（最大1:8）により、低負荷時でも燃焼器の連続運転を確保。
• 異なるガス品質へ適応する自己較正型SCOTシステムを採用し、最大20%（体積）の水素混合ガスでの運転が可能。
• 直感的な操作：「回す・押す」方式。LANインターフェース経由での遠隔監視・制御（WEMポータル接続）に対応。
• ファン回転数の変調により静音運転を実現。
• コンパクトで軽量：壁掛け設置が可能（例：100 kW ≈ 95 kg）。床置きやカスケード用の取付フレームはオプション。

設置および保守

• 設置場所や既存の構成に応じて壁掛けまたは床置き設置が可能。
• 配管（給／戻水）、ガス供給、凝縮水コレクタ、排気の接続を容易にする取付フレームを用意。
• 保守点検作業を容易にする広いアクセス性と点検口を装備。

表 - モデルおよびデータ（主な抜粋）
Model | Minimum burner output Qc | Maximum burner output Qc | Fuels | Efficiency Eta100 (PCI) | Efficiency Eta30 (PCI) | Energy class | Label scale | Width | Depth | Height | Weight
WTC-GW 45-B H-0 | 6,9 kW | 45,2 kW | Gaz naturel E/H, Gaz naturel LL, Gaz liquéfié P | 98,5 % | 109,3 % | A | A+++ - D | 640,0 mm | 500,0 mm | 792,0 mm | 77,000 kg
WTC-GW 60-B H-0 | 6,9 kW | 60,1 kW | Gaz naturel E/H, Gaz naturel LL, Gaz liquéfié P | 98,3 % | 109,4 % | A | A+++ - D | 640,0 mm | 500,0 mm | 792,0 mm | 77,000 kg
WTC-GW 70-A | 13,4 kW | 70,8 kW | Gaz naturel E/H, Gaz naturel LL, Gaz liquéfié P | 100,6 % | 109,9 % | A | A+++ - D | 640,0 mm | 600,0 mm | 792,0 mm | 95,000 kg
WTC-GW 80-A | 13,4 kW | 77,0 kW | Gaz naturel E/H, Gaz naturel LL | 99,6 % | 109,9 % | A | (valeur non indiquée) | 640,0 mm | 600,0 mm | 792,0 mm | 95,000 kg
WTC-GW 100-A | 13,4 kW | 94,0 kW | Gaz naturel E/H, Gaz naturel LL | 99,1 % | 109,7 % | A | (valeur non indiquée) | 640,0 mm | 600,0 mm | 792,0 mm | 95,000 kg

特性／技術仕様

• アルミニウム‑シリコン製熱交換器、ビトリフィケーション（ガラス化）タイプのコーティングにより耐食性と防汚性を向上。
• 燃焼器の変調範囲：最大1:8。
• 対応ガス：天然ガス（E/H、LL）、液化ガスP；自動SCOT調整により最大20%（体積）までの水素混合ガスを受け入れ可能。
• 示される効率（モデル例）：Eta100 (PCI) 約 98,1–100,6 %；Eta30 (PCI) 約 108,4–109,9 %（モデルおよび条件により変動）。
• 暖房エネルギー効率クラス：A（モデルおよび表示されるラベルスケールにより変動）。
• 通信インターフェース：WEMポータル接続および遠隔制御（PC / スマートフォン）用に標準でLANを内蔵。
• 設置：壁掛けまたは床置き；最大8台（800 kW）までのカスケード設置が可能（直列、背合わせ、角度配置など多様な配置に対応）。
• 利用可能なアクセサリ：温水準備（DHW）ソリューション、燃焼ガス排気オプション、油圧アクセサリ、制御およびソーラセンサ（補助または温水生産用）。
• ファンの回転数変調により騒音レベルを低減。
