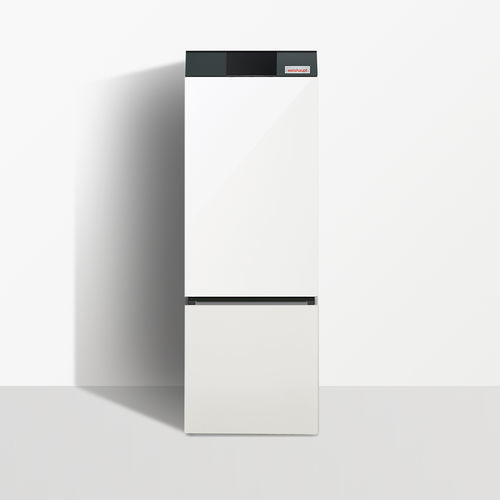

温水ボイラー WTC-OB series

燃料油用凝縮式コンパクト

製品説明
Weishauptの燃油式凝縮ボイラーは、燃料油を経済的かつ環境に配慮して低温の熱に変換します。既存の燃油設備の近代化を目的に設計され、20 kWや25 kWなどの出力クラスで提供され、さまざまな建物に適応します。

省エネルギー
WTC-OBは待機時消費電力がわずか4 Wです。標準で低消費電力の循環ポンプを搭載しており、従来型ボイラーに比べて電力消費を大幅に低減します。

運転と燃料
環境に配慮した燃料での運転を想定：家庭用燃料油 F30（PR NF XP M15-040）、20°Cで最大粘度6 mm²/s。Weishaupt purflam® 青炎・二段階運転のバーナーを採用しています。

コンパクトユニット
WTC-OBをWAS 155貯湯ユニットと組み合わせることで、統合・設置が容易なコンパクトユニットを構成します。

主な利点

• 豊富なアクセサリと既存の油圧システムへの適合性により、多様な用途に対応可能。
• 煙道および吸気に組み込まれたサウンドトラップにより、特に静かな運転。
• 腐食に強く熱伝導性に優れたアルミニウム/シリコン合金製熱交換器により長寿命。

高い使用快適性
直感的な操作性：ボイラー本体または居住空間に設置したリモコンで運転・設定が可能です。

モデル表（例）
モデル | バーナー出力最小 Qc | バーナー出力最大 Qc | 燃料 | 効率 40/30 (下位発熱量) | 効率 40/30 (上位発熱量) | DHW容量（定格） | 暖房効率クラス | 暖房表示スケール | DHW効率クラス | DHW表示スケール | 幅 | 奥行き | 高さ | 重量
WTC-OB 20-B W-KSK-WAB 155 | 15,2 kW | 20,7 kW | 標準EL暖房油、脱硫EL、EL A Bio 10、パラフィン系油、灰形成添加剤を含まないもの | 105,0 % | 99,1 % | 148,0 l | A | A+++ - D | B | A+ - F | 680,0 mm | 1053,0 mm | 1 843,0 mm | 257,000 kg
WTC-OB 25-B W-KSK-WAS155 Bloc- | 15,2 kW | 25,2 kW | 標準EL暖房油、脱硫EL、EL A Bio 10、パラフィン系油、灰形成添加剤を含まないもの | 105,0 % | 99,1 % | 148,0 l | A | A+++ - D | B | A+ - F | 680,0 mm | 1053,0 mm | 1 843,0 mm | 256,000 kg

仕様 / 技術データ

• シリーズ / 型式：WTC-OB
• ブランド：Weishaupt
• 出力例：最小 15,2 kW — 最大 20,7 kW（例 WTC-OB 20-B）；最大 25,2 kW（例 WTC-OB 25-B）
• 対応燃料：標準EL暖房油、脱硫EL、EL A Bio 10、パラフィン系油（灰形成添加剤なし）
• 正規化効率 40/30（下位発熱量）：105,0 %
• 正規化効率 40/30（上位発熱量）：99,1 %
• 定格DHW容量：148,0 リットル
• 暖房エネルギー効率クラス：A
• 暖房表示スケール：A+++ - D
• DHW効率クラス：B
• DHW表示スケール：A+ - F
• 寸法（例）：幅 680,0 mm — 奥行き 1053,0 mm — 高さ 1 843,0 mm
• 重量（例）：256,000 kg / 257,000 kg バージョンにより異なる
• 待機時消費電力：4 W
• バーナー：Weishaupt purflam® 青炎、二段階
• 熱交換器：アルミニウム/シリコン合金、耐腐食性
