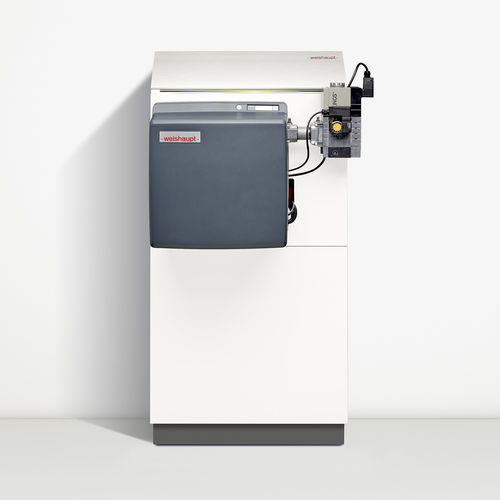

温水ボイラー WTC-GB series

ガス天然ガス凝縮式

概要
コンパクトながら、ガス潜熱回収ボイラー Weishaupt Thermo Condens® WTC-GB は最大620 kWを供給し、大規模な住宅や業務用建物を安定して効率的に暖房できます。高性能熱交換器はアルミニウム-シリコン製で、熱伝導率が高く耐食性に優れています。

主な特長

• アルミニウム-シリコン製の高性能熱交換器（ステンレスの最大7倍の熱伝導率）により、高効率と優れた耐食性を実現。
• 変調運転：ボイラーは連続的に出力を調整（620型は1:10、470型は1:8の変調比）し、短周期運転を低減して効率を向上。
• PLNバーナーはPremixおよび表面燃焼方式を採用し、低排出と60 kWからの連続運転が可能。
• バーナーの同期変調モーターにより電力消費を低減、効率クラスIE5。
• 最大2,480 kWまでのカスケード設置が可能で、高負荷要求に対応；カスケードはエネルギー管理システムWEMで制御。
• 標準で二重の燃焼空気ろ過装置を搭載、フィルター材は清掃が容易。
• 側面の大型点検ハッチにより熱交換器の清掃が容易で、保守が簡単。
• 標準制御で最大4回路を制御可能；拡張モジュール利用可能、WEMポータルによる遠隔監視／最適化機能あり。

設置と実務上のポイント

• コンパクト設計：奥行き約1.6 m、高さ約1.53 m、幅わずか680 mmで標準的な扉を通過。
• 表示重量（バーナー含む）：620型 約450 kg、470型 約370 kg。
• 排気系、油圧部品、安全装置等の Weishaupt 製アクセサリーが豊富に揃い、油圧部品用の断熱カバーにより断熱・施工が容易。

仕様 / 技術データ

• 製品名称：Weishaupt Thermo Condens® WTC-GB（シリーズ 470-A、620-A）。
• 燃料：バージョンにより天然ガス（E/H、LL）および液化ガス（B/P）。
• ボイラー最小出力（50/30 °C時）：59.0 kW（WTC-GB 470）、62.0 kW（WTC-GB 620）。
• ボイラー最大出力（50/30 °C時）：471.0 kW（WTC-GB 470）、620.0 kW（WTC-GB 620）。
• 変調比：1:8（470） / 1:10（620）。
• 80/60 °C時の排ガス最大温度：68 °C。
• 音圧レベル：64 dB。
• 最高使用圧力：6.0 bar。
• 幅：680.0 mm。
• 高さ：1,531.0 mm。
• 奥行き：1,592.0 mm（注：ページでは約1.6 mと記載）。
• 重量：370,000 kg（WTC-GB 470）、430,000 kg（WTC-GB 620）；バーナー含む重量（620：ページの別箇所で約450 kgと記載）。
• 熱交換器材質：アルミニウム-シリコン（給水側の圧力損失が小さく、流量分配が最適化）。
• バーナー：PLN、Premixおよび表面燃焼技術（低排出）。
• バーナーモーター：同期変調モーター、効率クラスIE5。
• カスケード：最大2 480 kWまでのカスケード設置が可能；WEMにより制御可能。
• 制御：標準制御で最大4回路まで対応；拡張モジュール利用可能；WEMポータルで監視・最適化。
