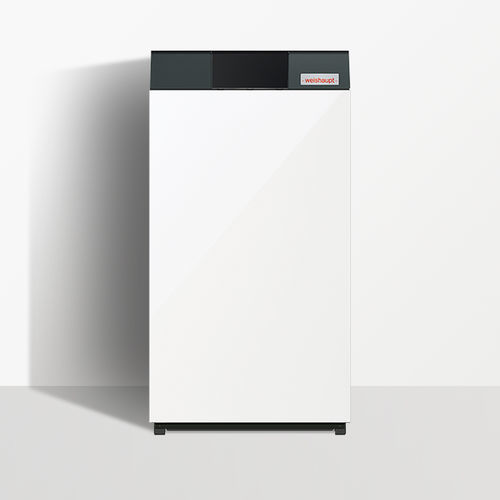

温水ボイラー WTC-GB series

天然ガス凝縮式

製品概要
210～300 kWの各機種は、中～大規模の設備に適しています。燃料のエネルギーをほぼ全て有効熱へ変換する設計で、静音運転、優れた安全機能、長寿命が特長です。

効率性
PCI（低位発熱量）基準で標準化された効率は110.3％（PCS/高位発熱量では99.4％）に達し、物理的限界に近づきます。燃焼で発生する水蒸気中の熱を煙道ガスの凝縮で回収し、PCI基準で100％を超える高効率を実現します。

製品の利点

• 広い出力レンジ：210～300 kW。最大4台のカスケードで合計1 200 kWまで対応可能。
• 静音運転：吸気側のサイレンサーにより騒音を効果的に低減（210 kW）。
• 優れた安全性：煙道、供給、戻りのセンサーによる電子監視、低水位防止を標準搭載。
• 設計品質：長寿命を考慮した材料・部品を採用。

設置と使用

• ベース仕様がオプションインターフェースの追加に対応、集中管理システムへの統合が可能。
• 操作性：遠隔操作ユニットWCM-FSを装備可能。明瞭なテキスト表示メニュー、4行バックライト表示。
• 豊富なアクセサリ：給湯用機器、排ガス処理、油圧アクセサリ、制御機器、暖房・給湯用のソーラーセンサーなど。

技術的ソリューション（機器面）

• 最大4台のWTC-GB 300をカスケード接続して1 200 kWを実現可能。
• 単体・カスケード用の分離用熱交換器（システム分離）を用意。
• 煙道側および吸気側のプレッシャースイッチを標準装備。

表 - 型番別仕様
型番 | バーナー最小出力 Qc | バーナー最大出力 Qc | 燃料 | 効率 Eta100 (PCI) | 効率 Eta30 (PCI) | 暖房効率クラス | 幅 | 深さ | 高さ | 重量
WTC-GB-210-A | 44.0 kW | 200.0 kW | 天然ガス E/H、天然ガス LL | 98.4% | 108.8% | A | 680.0 mm | 1205.0 mm | | 212.000 kg
WTC-GB-250-A | 48.0 kW | 239.0 kW | 天然ガス E/H、天然ガス LL | 98.4% | 108.8% | A | 680.0 mm | 1205.0 mm | | 225.000 kg
WTC-GB-300-A | 53.0 kW | 276.0 kW | 天然ガス E/H、天然ガス LL | 98.4% | 108.8% | A | 680.0 mm | 1205.0 mm | | 242.000 kg

仕様 / 技術特性

• 対応出力範囲：210～300 kW（WTC-GB-210-A、-250-A、-300-A）。
• 高効率：標準化で最大110.3％（PCI基準）。
• 燃料：天然ガス（E/H）および天然ガス LL。
• カスケード：最大4台で1 200 kWまで対応。
• 安全機能：煙道・供給・戻りのセンサーによる電子監視、低水位保護。
• 運用性：遠隔操作（WCM-FS）対応、明瞭なメニュー、4行表示。
• 設置：集中管理システム統合のためのオプションインターフェース。
• アクセサリ：給湯装置、排ガス設備、油圧アクセサリ、制御、ソーラーセンサー等のソリューション。
• 主な寸法（例：WTC-GB-210-A）：幅 680.0 mm、深さ 1205.0 mm。
• モデル別重量（表示値）：212.000 kg / 225.000 kg / 242.000 kg（モデルにより異なる）。
