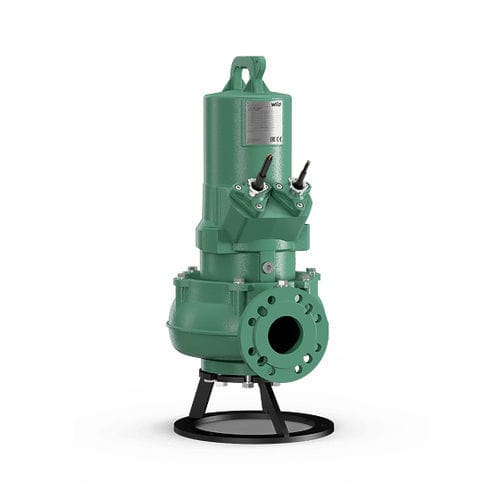

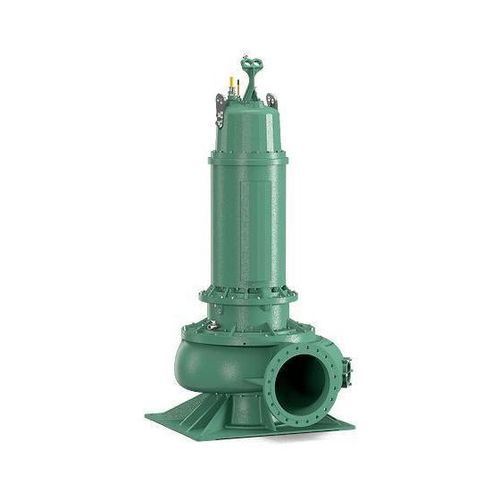

渦流ポンプ EMU FA series

廃水非同期式エンジン水中

概要

• ご要求に合わせてカスタマイズが可能です。前処理済みの下水や未処理の下水の信頼性と効率的なポンピングに適しています。
• 多目的に使用可能で、異なるインペラ形状を使用して常にさまざまな液体を最適にポンピングします。
• オプションのIE3モーターテクノロジーにより、エネルギー効率が向上しています。
• セラムコーティングや特殊材料で摩耗や腐食から保護されています。
• 浸漬および非浸漬の用途に適しており、連続運転でも使用できます。

デザイン固定および移動式の湿った井戸の連続運転用の、アクティブ冷却システムを備えたおよび備えていない水中下水ポンプ、また、固定乾燥井戸の設置に使用できます。

アプリケーション下記のポンピングに使用できます:

• 糞便および長繊維成分を含む未処理の下水のポンピング
• 糞便を含む下水のポンピング
• 糞便や長繊維成分を含まない前処理済みの下水のポンピング
• プロセス水のポンピング
• 廃水のポンピング

機器/機能

• グレーキャストアイアン製のヘビーデューティバージョン
• 表面冷却モーターまたは1室または2室システムを持つ自己冷却モーター
• ATEXまたはFMに準拠したEx防爆仕様のオプション
• モーターに依存する監視デバイス（ワイヤ温度）
• シール室およびモーター/端子室の湿気監視
• モーターベアリング温度監視
• お客様の要件に応じて取り付けられたアクセサリー

タイプキー（例・解説）例: Wilo-EMU FA 20.54E + FK 17.1-6/16KEx
水力学: FA 20.54E
シリーズ名: FA = 水中下水ポンプ
20 = 出口ポートの公称直径（例: x10 = DN 200）
54 = 性能指標
E = インペラのタイプ（例: W=渦巻き, E=単チャンネル, Z=二チャンネル, D=三チャンネル, V=四チャンネル）
モーター: FK 17.1-6/16KEx（FK = 自己冷却モーター（アクティブ冷却）等）
サイズ例: 17.1 = サイズ、6 = 極数、16 = パッケージの長さ（mm）
Sealバージョン: H = 回転シャフトシール/メカニカルシール、G = 2つの独立したメカニカルシール、K = ブロックシールカートリッジ（2つのメカニカルシール）

流体・水力設計吐出口は横型フランジ接続。最大乾物含有率は8%（水力・インペラ形状に依存）。使用されるインペラ形状: 渦巻き（W）、単チャンネル（E）、二チャンネル（Z）、三チャンネル（D）、四チャンネル（V）。耐摩耗用のインペラ摩耗輪・ケーシング摩耗輪を採用し、長期的に効率を均一に保ち、メンテナンスコストを最小化します。

モーター表面冷却モーター（T）は自己の冷却系を持たず、ハウジングを介して周囲に熱を放散するため、浸漬状態で連続運転が可能。自己冷却モーター（FK、FKT、HC）はアクティブ冷却システムを持ち、熱交換器により廃熱を搬送するため、浸漬・非浸漬の両条件で連続運転が可能。全モーターにシール室を装備し外部からアクセス可能、監視用ロッド電極等で監視可能。接続ケーブルは裸端子で標準10mまたは顧客指定長。

シール流体側・モーター側のシール構成はモータータイプにより以下が可能: Version H（流体側メカニカルシール + モーター側回転シャフトシール）、Version G（2独立メカニカルシール）、Version K（ブロックシールカートリッジ）。

納品範囲

• 接続済みの水中下水ポンプ（接続準備済）
• 裸端子の接続ケーブル
• 取付済アクセサリー
• 操作・メンテナンスマニュアル

オプション / アクセサリー

• 特別電圧
• PTCサーミスタによる巻線監視
• シール室・モーター/端子室・保管温度等の監視機器
• セラムコーティング（研磨性・腐食性流体向け）
• ATEXまたはFM準拠のEx定格
• 吊りユニット、支持足、各種圧力口、スタースカップリング、チェーン、固定セット（アンカーボルト）、制御盤・リレー・プラグ等

特長 / 技術仕様

• 電源接続: 3~400 V, 50 Hz
• 浸漬運転モード: S1（連続運転）
• 非浸漬運転モード: S1 または S2（短時間運転）
• 保護等級: IP68
• 絶縁クラス: H
• 流体温度: 3…40 °C（高温は要問合せ）
• 通過固形物径（Free ball passage）: 45...130 mm
• 最大浸漬深度: 20 m
• 最大乾物含有率: 約8%（水力およびインペラ形状に依存）
• ハウジング部品: EN‐GJL または EN‐GJS（鋳鉄・ダクタイル等）
• インペラ: EN‐GJL または EN‐GJS
• 静的ガスケット: NBR または FPM
• 流体側シール: SiC/SiC製のメカニカルシール
• モーター側シール: 回転シャフトシール NBR または SiC/SiC・カーボンセラミック等のメカニカルシール
• シャフト: ステンレス鋼 1.4021
• 高効率モーター: IE3（IEC 60034-30準拠）オプションあり
• Ex定格: ATEX および FM 対応可
