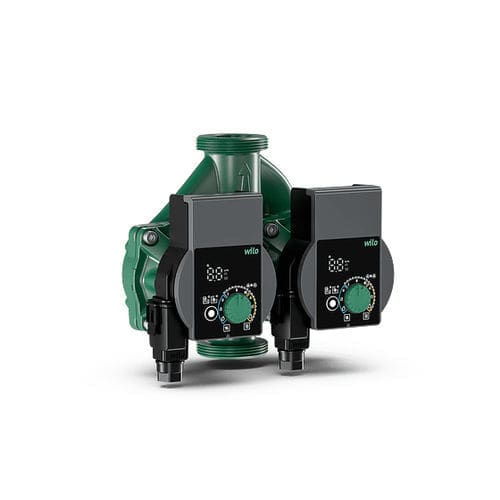

インペラポンプ Yonos PICO-D series

水ブラシレスDCモータ自吸式

製品名
Yonos PICO-D（グランドレス双頭循環ポンプ、電子制御、高効率）

主な特長

• 0.1 m単位での設定が可能なセットポイント調整用LED表示および実効消費電力表示
• Wilo-Connectorを用いた工具不要の電気接続
• 各ポンプごとの独自のベント機能（換気機能）
• 個別運転（Δp-cおよびΔp-v）または並列運転（Δp-c）用のツインヘッドポンプ
• 信頼性の高い始動を実現する非常に高い始動トルク

設計／概要
Glandless twin-head circulator with screwed connection, blocking-current proof EC motor and integrated electronic power control.

アプリケーション
All hot water heating systems, air-conditioning applications, industrial circulation systems.

機器 / 機能

• Operating modes
  • Δ p-c for constant differential pressure
  • Δ p-v for variable differential pressure
• Manual functions
  • Setting the operating mode
  • Setting of pump output (delivery head)
  • Venting function
• Automatic functions
  • Infinitely variable power adjustment according to the operating mode
  • Automatic deblocking function
• Signal and display functions
  • Display of power consumption in W
  • Display of the current pumping head for setting
  • Indication of fault signals (error codes)
• Equipment
  • Quick electrical connection with Wilo-Connector
  • Venting function
  • Blocking-current proof motor
  • Particle filter

ダブルポンプ機能

• Main/standby mode（自動故障切替/時間依存のポンプサイクリング）。Main/standby運転時は制御モードと揚程を同一に設定する必要あり。
• Parallel operation（効率最適化のピークロード起動・停止）。並列/ピークロード運転時はΔp-c制御で同じ揚程を設定する必要あり。
• 追加の切替盤（故障時の切替用など）が必要。

製品バリエーション（抜粋）
Product description | Pump connection | Pump connection (alternative designation) | EEI | Port-to-port length L0 | Maximum operating pressure PN | Mains connection | Gross weight, approx. m | Pieces per pallet | Article number
Yonos PICO-D 30/1-6 | G 2 | RP 1 1/2, DN 30 | ≤ 0.20 | 180 mm | 10 bar | 1~230 V, 50/60 Hz | 4.9 kg | 40 | 4230948
Yonos PICO-D 30/1-8 | G 2 | RP 1 1/2, DN 30 | ≤ 0.23 | 180 mm | 10 bar | 1~230 V, 50/60 Hz | 5.2 kg | 40 | 4230949

納品範囲

• Pump
• 2x Wilo-Connector
• Gaskets for threaded connection
• Installation and operating instructions

タイプキー（例）

• Wilo-Yonos PICO-D 30/1-6（例示）
• Yonos PICO = High-efficiency pump (screw-end pump), electronically controlled
• -D = Double pump
• 30/ = Nominal connection diameter
• 1-6 = Nominal delivery head range [m]

Caractéristiques / spécifications techniques

• 流体温度: -10 °C から +95 °C
• 電源: 1~230 V, 50/60 Hz
• 保護等級: IPX4D
• 接続: G2ねじ込み接続（代替表記: RP 1 1/2, DN 30）
• 最大許容圧力: 10 bar
• ポート間長 L0: 180 mm
• EEI（エネルギー効率指標）: バリエーションにより ≤ 0.20 または ≤ 0.23（最も効率が良い循環ポンプのベンチマークは EEI ≤ 0.20）
• 概算質量: 4.9 kg（30/1-6） / 5.2 kg（30/1-8）
• パレット当たり梱包数: 40 個
