遠心ポンプ EMU KS series
排水用オイル電動

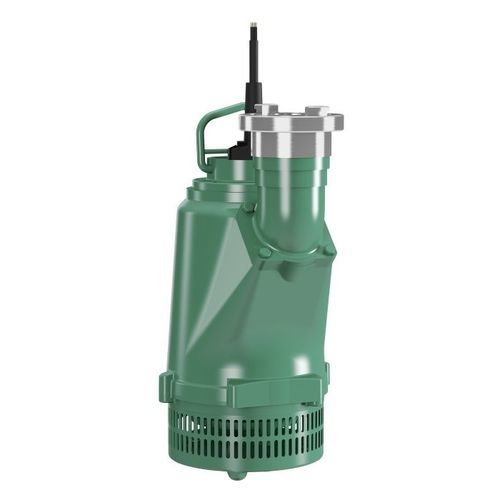

遠心ポンプ - EMU KS series - Wilo - 排水用 / オイル / 電動

お気に入りに追加する

商品比較に追加する

特徴

技術

遠心

流体

排水用, オイル

駆動

電動

呼び水

水中

移動性

据え置き型

分野

産業用

用途

加工, 冷却, ハンドリング用, サービス, 排水口用, 充填用, アウトレット

電圧

380V, 400V

保護レベル

-翻訳中-, IP68

その他の特徴

乾式, 携帯型, 縦型

流量

最大: 173 m³/h
(6,109.43734 ft³/h)

最少: 0 m³/h
(0 ft³/h)

圧力

2 bar, 3 bar
(29.008 psi, 43.511 psi)

ヘッド

最大: 18 m
(59'00" )

最少: 0 m
(0'00" )

出力

最大: 7.5 kW
(10.2 hp)

最少: 0.75 kW
(1.02 hp)

流体温度

最大: 40 °C
(104 °F)

最少: -15 °C
(5 °F)

長さ

最大: 295 mm
(11.614 in)

最少: 182 mm
(7.165 in)

幅

最大: 295 mm
(11.61 in)

最少: 265 mm
(10.43 in)

高さ

最大: 833 mm
(32.8 in)

最少: 418 mm
(16.46 in)

重量

最大: 80 kg
(176.37 lb)

最少: 32 kg
(70.55 lb)

詳細

製品名
EMU KS

概要

長寿命：堅牢な構造により長期間使用可能
高い運転信頼性：連続運転、スラーピング運転にも対応
取り扱いが容易：プラグ付き接続ケーブル
操作が容易：フロートスイッチ装備（Sバージョン）

デザイン
Submersible drainage pump（沈設排水ポンプ）

アプリケーション

廃水の揚送
プロセス水の揚送

機器/機能

プラグ付き接続ケーブル
Sバージョンはフロートスイッチ装備
オイル冷却モーター（サイズ20まで）
シースフロークーリング（サイズ24から）

タイプキー（例と意味）

例: Wilo-EMU KS 15x
KS = Submersible drainage pump
数字（例: 15）= サイズ
バージョン記号:
- E = 単相モーター
- ES = 単相モーター（フロートスイッチ付き）
- D = 三相モーター
- DS = 三相（フロートスイッチ付き）
- DMS = 三相（フロートスイッチ＋スイッチボックス、モータ保護付き）
- E0/D0 = ケーブル末端タイプ（裸線）
- GG = モータハウジング鋳鉄
- Ceram = セラミコーティング
- Ex = 耐爆（Ex）モーター搭載
- Z/H/M/N = 中心圧ポート / 高圧 / 中圧 / 低圧インペラ等の仕様

主要技術データ

電源接続：1~230 V 50 Hz または 3~400 V 50 Hz（タイプに依存）
保護等級：IP68
最大潜行深度：12.5 m
流体温度：3 … 40 °C
ケーブル長：10 m または 20 m（サイズに依存）
圧力ポート：Storz継手 C～A（タイプにより異なる）

材料

モータハウジング：アルミまたは EN-GJL 250（タイプに依存）
ポンプハウジング：EN-GJL 250
インペラ：EN-GJL 250（オープンチャネルインペラ）
シャフト：1.4021
シール：モータ側 C/Cr または C/ceramic、流体側 SiC/SiC
静的ガスケット：FPM

構造・機能詳細

吐出し側は垂直ねじ接続（Storz継手）
シール室によりモータを流体侵入から保護（充填流体は潜在的に生分解性で環境安全）
サイズ20までは着脱可能な接続ケーブル（通常10 m）を採用、サイズ24以上は固定ケーブル（通常20 m）
Sバージョンはフロートスイッチ装備、DMSは統合モータ保護スイッチ付きのスイッチボックスを装備
Ex仕様はシースフロークーリング無しの表面冷却モーター
浸没・非浸没いずれも連続運転が可能（スラーピング運転にも対応）

シール

流体側・モータ側ともに双方向機械式シールを採用

納品範囲

本体（接続ケーブルとプラグ付き）
Sバージョンはフロートスイッチ付き
圧力ポート：Storz管継手
取扱説明書および据付・運転マニュアル

アクセサリー

Storz継手付き圧力ホースキット
ディープサクションユニット（深吸引ユニット）
アラーム用スイッチギア等

caractéristiques / spécifications techniques

Mains connection: 1~230 V, 50 Hz or 3~400 V, 50 Hz (depending on version)
IP rating: IP68
Max. immersion depth: 12.5 m
Fluid temperature range: 3–40 °C
Cable length options: 10 m or 20 m
Pressure port: Storz coupling (sizes C to A depending on type)
Motor cooling: oil-filled self-cooling motors (up to size 20); surface-cooled motors with sheath-flow cooling (from size 24)
Materials: Motor housing Al or EN-GJL 250; Pump housing EN-GJL 250; Impeller EN-GJL 250; Shaft 1.4021; Seals C/Cr or C/ceramic (motor side), SiC/SiC (fluid side); Static gaskets FPM
