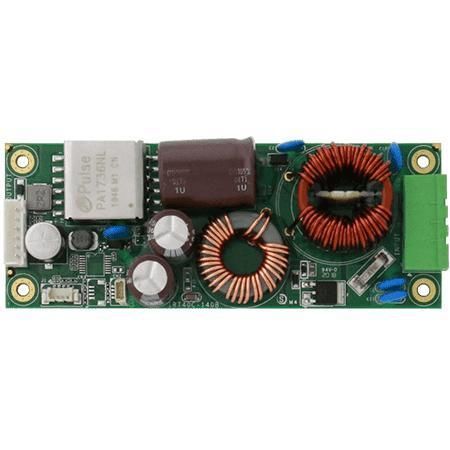

降DC/DC 変換器 IRT40C

絶縁組み込み式車両

概要
IRT40C は、広い 10～60 V DC 入力を取り、絶縁された安定した 12 V 出力（定格約 40 W、最大約 3.3 A）を生成する絶縁型 DC-DC コンバータモジュールです。車載、産業、組み込み用途での電圧変動やノイズ低減に対応します。

主な特徴

• モジュラー式 DC-DC 設計により、単一の超広帯域デバイスと比べて電力密度向上と効率的な電力分配を実現
• 高周波ゼロ電圧スイッチング（ZVS）による高効率動作
• 低突入電流
• 出力過電流保護
• 広範囲入力：10～60 V DC
• 車載向けのイグニッション制御オプションによる電源シーケンス対応

認証

• CE
• FCC

機能説明
本モジュールは、非安定化の広範囲 DC ソースから絶縁された 12 V レールを生成します。複数の IRT40C を組み合わせてモジュラー配置することで、効率的な電力配分とコンパクトなシステム統合が可能です。

保護と信頼性
過電流（OCP）、過電圧（OVP）、低電圧（UV）検出、短絡保護、熱保護を備え、車載や産業用途での安全な動作をサポートします。

用途

• 車載およびフリート向け電子機器
• 産業用オートメーション
• 組み込みコンピュータ・制御システム
• 10～60 V DC ソースから安定した絶縁 12 V が必要なその他の機器

技術仕様

• モデル: IRT40C
• 入力電圧: 10 V ～ 60 V DC
• 出力: 12 V、最大 3.3 A（定格 約 40 W）
• 絶縁: 有り
• リプルおよびノイズ: < 120 mV
• ラインレギュレーション: < ±1%（定格入力）
• ロードレギュレーション: < ±5%
• 効率: 最大約 90%（フルロード時）
• 保護機能: OCP、OVP、UV、短絡、熱保護
• 認証: CE, FCC
• 動作湿度: 10% ～ 90% RH（非結露）
• 動作温度: 0°C ～ 50°C
• 保管温度: -20°C ～ 70°C
• 高度: 0 ～ 10,000 ft
• 寸法: 120 x 45 x 24.6 mm
