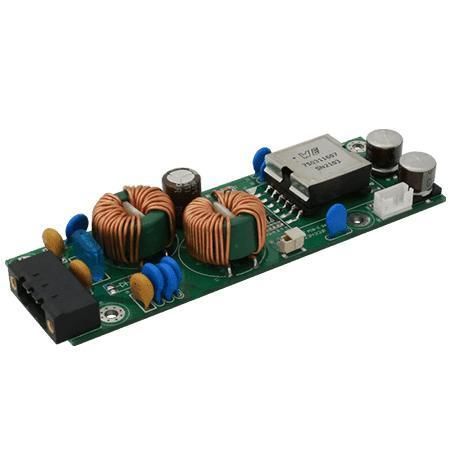

降DC/DC 変換器 IRT41

絶縁組み込み式車両

概要
IRT41 は、18～32V DC の非安定化入力を絶縁された 12V 出力（最大 3A、36W）に変換する絶縁型 DC/DC コンバータモジュールです。24V クラスの電源環境や産業用・組込み用途向けに設計され、モジュラー構成、入出力の絶縁、複数の保護機能を備えています。

主な特徴

• 絶縁型 DC‑DC モジュール、12V @ 3A（36W）
• 広入力範囲：18～32V DC
• 高効率（定格負荷で最大約90％、資料には一部で94％の記載あり）
• 低突入電流設計
• 出力過電流保護（OCP）などの保護機能

設計と保護機能
IRT41 は高周波 ZVS（Zero‑Voltage Switching）トポロジを採用し、入力範囲全体で安定した効率を確保します。モジュラー設計により、単一部品で超広帯域を賄う場合に比べて電力密度の向上と小型化が可能です。保護機能として OCP、OVP、UV、短絡保護、熱保護を備え、下流機器とシステムを保護します。

認証

• CE
• FCC

用途例

• 産業用オートメーションおよび制御システム
• 24V 系車載・輸送機器の電子回路
• 通信・基地局機器
• ロボティクスや制御モジュールなど、絶縁された 12V のポイントオブロード電源を必要とする組込みシステム

技術仕様

• 型番：IRT41
• 入力電圧：18V ～ 32V DC
• 出力：12V DC、最大 3A（36W）
• 絶縁：あり（入出力絶縁）
• リップル＆ノイズ：< 120 mV
• ラインレギュレーション：< ±1 %（18～32V 入力時）
• ロードレギュレーション：< ±5 %
• 効率：定格負荷で最大約90％（資料には最大94％の記載あり）
• 保護：OCP、OVP、UV、短絡保護、温度保護
• 動作湿度：10％～90％ RH（結露なきこと）
• 動作温度：0°C ～ 50°C
• 保存温度：-20°C ～ 70°C
• 使用高度：0 ～ 10,000 ft
• 寸法：114.1 x 38.6 x 19.6 mm
• 認証：CE、FCC
