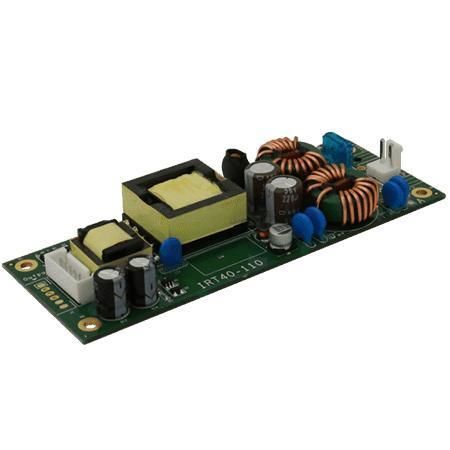

入力電圧範囲　4:1DC/DC 変換器 IRT40

制御絶縁組み込み式

製品概要
IRT40は、9～36V DC入力を12Vの絶縁・定電圧出力に変換する、最大40Wの絶縁型DC-DCコンバータモジュールです。産業用途や組込み用途で、コンパクトかつ保護された12V絶縁電源が必要な場合に適しています。

主な特徴

• 隔離型DC-DCコンバータモジュール、最大40W
• 広い入力電圧範囲：9V～36V DC
• 定電圧絶縁12V出力（12V @ 3.3A）
• 低突入電流で安全な起動が可能
• ZVS高周波トポロジで安定した効率を実現

保護機能と性能

• 出力過電流保護（OCP）、出力過電圧保護（OVP）
• 短絡保護および熱保護
• リップル・ノイズは通常120 mV未満
• 効率はフル負荷で最大約90%（製品資料の一部では特定条件で約95%と記載）

認証

• CE
• FCC

用途

• 産業用コントローラ、オートメーションのサブシステム
• 通信機器や組込みシステム
• 車載機器やバッテリー駆動システム
• 9～36V入力から絶縁された12Vが必要なその他の用途

仕様

• 型番：IRT40
• 機能：絶縁型DC-DCコンバータモジュール
• 入力電圧：9V ～ 36V DC
• 出力：12V 定電圧 絶縁出力
• 負荷範囲：12V @ 3.3A
• 定格出力：40W
• 絶縁：あり
• リップル・ノイズ：120 mV未満
• ラインレギュレーション：9～36V入力時で±1%未満
• ロードレギュレーション：±5%未満
• 効率：フルロードで最大約90%（一部資料で約95%表記あり）
• 保護：OCP、OVP、短絡保護、熱保護
• 動作湿度：10%～90% RH（非結露）
• 動作温度：0°C～50°C
• 保管温度：-20°C～70°C
• 高度：0～10000 ft
• 寸法：120 x 45 x 18.6 mm
