降DC/DC 変換器 IRTPS

絶縁組み込み式電気通信設備用

概要

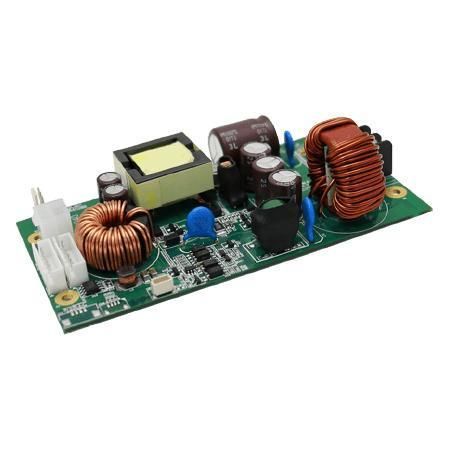

IRTPSは、9～36V DC入力を絶縁された12V DC出力（100W、12V 8.3A）へ変換する、規格化された絶縁型DC-DCコンバータモジュールです。組込み機器や産業用途で、絶縁された12Vレールとモジュール構成による高出力供給が必要な場面を想定しています。

主な特徴

• 絶縁型12V出力、100W（12V、8.3A）
• 広入力範囲：9V～36V DC
• 高周波ZVSスイッチングトポロジ
• 低突入電流（低inrush）
• 出力過電流保護（OCP）および過電圧保護（OVP）
• 車載/輸送用途向けのイグニッション制御オプション対応

認証

• CE
• FCC

製品詳細
本モジュールはモジュラーなDC-DCシステム設計を想定しており、複数モジュールの並列運用や分配により、超ワイド入力の単一器件よりも高い電力密度と小型化を実現できます。絶縁出力により、伝導雑音や過渡の影響を下流機器から分離します。

保護と信頼性
IRTPSはOCP、OVP、短絡保護、サーマルシャットダウンなどの保護機能を備えます。低突入電流により起動時の上流電源への負荷が軽減され、厳しい環境での安定動作に適しています。

用途

• 産業オートメーションおよびロボット
• 絶縁12Vレールを必要とする組込みシステム
• 車載・輸送システム（イグニッション制御対応）
• 通信機器・基地局装置

システム仕様

• 入力電圧：9V～36V DC
• 出力：絶縁12V、8.3A（100W）
• 絶縁：あり
• リップル＆ノイズ：< 120 mV
• ラインレギュレーション：< ±1%（定格入力時）
• ロードレギュレーション：< ±5%
• 効率：最大約90%（定格負荷）
• 保護：OCP、OVP、短絡、サーマル
• 寸法：120 x 62 x 31.1 mm

環境

• 動作湿度：10%～90% RH（結露なきこと）
• 動作温度：0°C～50°C
• 保管温度：-20°C～70°C
• 高度：0～10,000 ft

機械的仕様

• 寸法：120 x 62 x 31.1 mm

FAQ

• IRTPSの用途は？ — 9～36V DCから絶縁された12V 100W出力を供給する、組込み・産業システム向けモジュールです。
• 対応する入力・出力範囲は？ — 入力9～36V DC、出力絶縁12V、100W（12V、8.3A）。
• 主な保護は？ — 過電流、過電圧、短絡、熱保護。
• 車載用途に使えますか？ — はい。イグニッション制御オプションにより車載の電源シーケンスに対応します。
