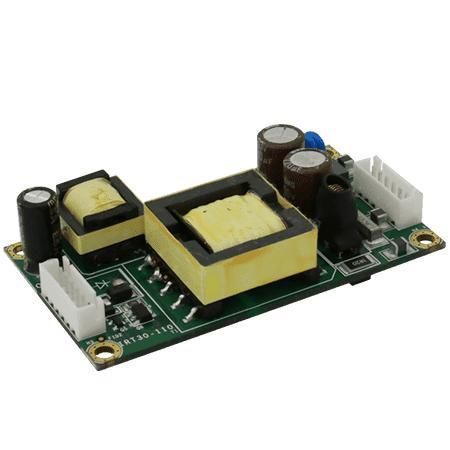

絶縁DC/DC 変換器 IRT30

組み込み式電気通信設備用車両

製品
IRT30 は、9～36V DC の広範囲非安定入力を定格 30W の絶縁された 12V DC 出力へ変換する絶縁型 DC-DC コンバータモジュールです。

主な特徴

• 高効率の DC-DC コンバータ（定格負荷時 最大で約 90%）
• 低突入電流により信頼性の高い起動を実現
• 出力過電流保護（OCP）および過電圧保護（OVP）
• 広範囲入力：9～36V DC
• 入力と出力間の電気的絶縁

認証

• CE
• FCC

概要
車載、産業、組み込み用途向けに設計されており、安定した絶縁 12V レールと確実な起動動作を提供します。モジュラー設計により、複数モジュールの併用で電力密度を高め、統合を容易にします。

設計と保護機能
高周波 ZVS（Zero Voltage Switching）トポロジを採用し、入力範囲全域で一貫した効率を実現します。出力過電流保護、過電圧保護、短絡保護、熱保護などの保護機能を備え、低突入電流により上流電源への負荷を低減します。

用途

• 車載電子機器および車載搭載システム
• 産業用コントローラ、センサー、アクチュエータ
• 通信機器および絶縁された 12V レールを必要とする組み込み OEM 機器

製品詳細

• 複数のコンバータ使用時に電力密度を向上しサイズを低減するモジュラー DC-DC 設計
• 9～36V の変動入力からの規格化された絶縁 12V 出力
• 低突入電流により信頼性の高い起動を実現
• 各種非安定電源から負荷点への効率的な電力供給をサポート

技術仕様

• 入力電圧: 9V ～ 36V DC
• 出力: 12V DC、2.5A（負荷範囲）
• 定格出力: 30W
• 絶縁: 有り
• リップル & ノイズ: 120 mV 未満
• ラインレギュレーション: 定格入力時で ±1% 未満
• ロードレギュレーション: ±5% 未満
• 効率: 最大約 90%（フルロード時）
• 保護: OCP、OVP、短絡保護、熱保護
• 認証: CE、FCC
• 動作湿度: 10% ～ 90% RH（結露しないこと）
• 動作温度: 0°C ～ 50°C
• 保管温度: -20°C ～ 70°C
• 高度: 0 ～ 10,000 ft
• 寸法: 78.5 x 45 x 19.6 mm
