Box型PC EACFA20

卓上組み込み壁取り付け式

概要

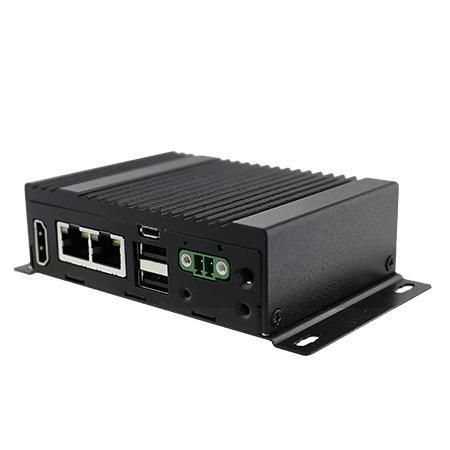

Winmate EACFA20は、NXP i.MX6 デュアルコア 1.0 GHzプロセッサを搭載したコンパクトなファンレス産業用組込みボックスPC／IoTゲートウェイです。産業オートメーション、組込みシステム、IIoT展開において低消費電力、モジュール式I/O拡張、複数の取り付けオプションを必要とする用途向けに設計されています。

主な特徴

• NXP i.MX6 デュアルコア 1.0 GHz（ARM Cortex-A9）
• ファンレス（受動冷却）設計
• コンパクト寸法：100 x 70 x 31 mm（one layer）
• 取付オプション：デスク、壁面（標準）、VESA（オプション）、DINレール（オプション）
• スライス方式のモジュール拡張によるシリアルI/O、CANbus、デジタルI/O、WWAN、USB拡張
• Microsoft Azure Certified for IoT、AWS IoT Greengrass Certified

認証

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• 筐体等級 IP30

システム仕様（主な項目）

• プロセッサ：NXP i.MX6 デュアルコア 1.0 GHz
• メモリ：1 GB（標準）、2 GB（オプション）
• ストレージ：eMMC onboard 16 GB（標準）、32 GB（オプション）；microSD対応
• OS：Linux Ubuntu 18.04（Yocto/Androidバリアントあり）
• WLAN / BT / WWAN：オプション対応
• 拡張モジュール例：EACWSLT-222（WWAN Single SIM）、EACWSLT-231（3-port RS232/422/485 絶縁）、EACWSLT-232（16チャネル デジタルI/O 絶縁）、EACWSLT-233（2-port CANBUS 絶縁）、EACWLST-234（3-port USB 2.0）、EACWLST-235（2-port RS232/422/485 絶縁）
• mPCIe / mini PCIe：1 x Full-size mPCIe、1 x Mini PCIe

メカニカル

• 寸法：100 (W) x 70 (H) x 31 (D) mm（one layer）；100 x 70 x 61 mm（double layer）
• 重量：0.4 kg（one layer）；0.5 kg（double layer）
• 筐体：金属筐体
• 冷却：ファンレス（受動）設計

環境条件

• 動作湿度：30%〜90% RH、非結露
• 動作温度：0°C〜55°C
• 保管温度：-15°C〜70°C
• 振動・衝撃：動作衝撃 IEC 60068-2-27；振動 IEC 60068-2-64
• 防塵防水等級：IP30

I/O とポート

• USB：2 x USB 2.0 Type-A、1 x USB 2.0 OTG（Micro USB）
• LAN：2 x Gigabit RJ45
• 映像：1 x HDMI 1.4（オプション）
• シリアル／コンソール：標準RS232；拡張モジュールでRS232/422/485対応
• インジケータ：1 x 電源用LED
• 電源入力：9〜36 V DC（2ピン端子台）

電源

• 電源範囲：9〜36 V DC（2ピン端子台）
• アダプタ（オプション）：12 V 36 W AC-DC アダプタ

ボタンと操作

• 1 x 電源ボタン
• 1 x リセットボタン

付属品（同梱／オプション）

• Quick Start Guide
• Terminal Block 2-pin to 2.5Ø female アダプタケーブル
• 2-pin ターミナルブロックコネクタ；オープンワイヤDCケーブル
• 外付けWLANアンテナ（WLAN SKU用）
• 外付けWWANアンテナ（WWAN SKU用）
• AC-DCアダプタ 12 V/36 W（オプション）
• VESA取り付けキット（オプション）
• DINレール取り付けキット（オプション）

ユースケース

• スマートファクトリー向け産業用IoTゲートウェイ、機械自動化、遠隔監視
• プロトコルコンバータ（例：Modbus RTU → MQTT）
• 制御アプリを動作させるAndroid産業用ボックス（ヘッドレスまたは外部ディスプレイ）

技術仕様

• Model: EACFA20
• Processor: NXP i.MX6 Dual Core 1.0 GHz
• Memory: 1 GB (Default) / 2 GB (Optional)
• Storage: eMMC 16 GB (Default) / 32 GB (Optional); microSD support
• Operating System: Linux Ubuntu 18.04 (Android variants noted)
• I/O: 2 x USB2.0 Type-A, 1 x USB2.0 OTG (Micro), 2 x GbE LAN, 1 x HDMI (optional), serial via expansion modules
• Expansion: full-size mPCIe, mini PCIe, multiple module options (WWAN, RS232/422/485, digital I/O, CANbus, USB)
• Power: 9~36 V DC (2-pin terminal block); optional 12 V 36 W adapter
• Dimensions: 100 x 70 x 31 mm (one layer); Weight: 0.4 kg
• Mounting: Desk / Wall (default); VESA and DIN-Rail optional
• Operating temp/humidity: 0°C to 55°C; 30%–90% RH non-condensing
• Certifications: CE, FCC, Microsoft Azure IoT Certified, AWS IoT Greengrass Certified
