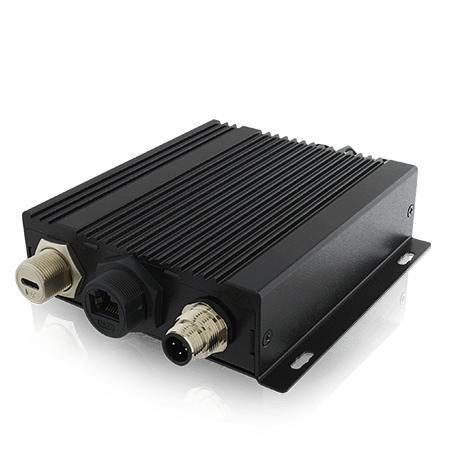

EDGEPC EACIL67

box型卓上組み込み

概要
EACIL67はIP67準拠のファンレスIoTゲートウェイミニPCで、産業用オートメーション、組込みシステム、ミッションクリティカルなエッジ用途向けに設計されています。Intel® Apollo Lakeプラットフォーム（デフォルト：Intel® Celeron® N3350、オプション：Intel® Pentium® N4200）を採用し、金属筐体、M12防水I/O、USB Type‑C（M12）Alt Mode（DisplayPort/USB/PD）、パッシブ冷却を特徴とし、Microsoft AzureおよびAWS IoT Greengrassとのクラウド連携認証を取得しています。

主な特徴

• Intel® Celeron® N3350（1.1 GHz、最大2.4 GHz）標準、Intel® Pentium® N4200はオプション
• 防塵・防水のIP67保護
• M12防水コネクタおよび金属筐体
• USB Type‑C（M12）Alt Mode：DisplayPort A/V、USBデータ、Power Delivery 最大15W（5V/3A）
• ファンレス（パッシブ）冷却設計
• コンパクト設計と複数の取り付けオプション（机上、壁、VESA、DINレール）

認証

• Microsoft Azure IoT 認証
• AWS IoT Greengrass 認証
• CE
• FCC
• IP67

製品の要点と用途
EACIL67はフィールド機器/センサとクラウドプラットフォーム間の通信ブリッジとして、スマートファクトリー、屋外監視、車載、輸送、その他の産業向けIoTシナリオに適しています。金属筐体はパッシブ冷却のヒートシンクとして機能し、オプションの無線モジュールや拡張スロットにより、過酷環境での用途に応じた接続性を提供します。

I/Oおよび拡張

• USB：1 x M12 防水 USB 2.0
• USB Type‑C：1 x M12 防水 USB Type‑C（Alt Mode）DisplayPort出力（最大3840 x 2160@60Hz）、USBデータ、PD 最大15W（5V/3A）
• LAN：2 x 防水 Gigabit RJ45（M12）コネクタ
• 拡張：1 x フルサイズ mPCIe スロット、1 x mini PCIe
• インジケータ：1 x 電源用LED
• 電源入力：1 x 9–36V DC、M12タイプコネクタ（防水）

機械構造・取り付け

• 寸法：100 x 115 x 31 mm（取り付け金具除く）
• 重量：約1.0 kg
• 取り付け：机上設置、壁面設置（標準）；VESA、DINレールはオプション
• 筐体：金属
• 冷却：ファンレス

環境および信頼性

• 動作湿度：10%–90% RH（結露なきこと）
• 動作温度：-20°C ～ 60°C
• 保管温度：-30°C ～ 70°C
• ショック：動作 IEC 60068‑2‑27 準拠
• 振動：動作 IEC 60068‑2‑64 準拠
• 保護等級：IP67

システム仕様（抜粋）

• プロセッサ：Intel® Celeron® N3350（標準） / Intel® Pentium® N4200（オプション）
• メモリ：4 GB LPDDR3
• ストレージ：eMMC 64 GB onboard（標準）；mSATA SSD オプション
• イーサネットコントローラ：2 x Intel® Ethernet Controller
• セキュリティ：TPM 2.0
• OS：Windows 10 IoT Enterprise 64‑bit（オプション）；Linux Ubuntu 18.04 / 20.04（オプション）
• WLAN/BT：アクセサリモジュールで対応

電源

• 電源入力：9–36V DC、M12防水コネクタ
• アダプタ：12V 36W（オプション）

付属品

• クイックスタートガイド、ドライバ
• M12→オープンワイヤ DC ケーブル
• WLAN 外付けアンテナ（WLAN SKU向け）
• VESA マウントキット（オプション）
• M12→オープンワイヤ DC + CANBUS ケーブル（オプション）
• 防水 USB Type‑C → 標準 USB Type‑C ケーブル（オプション）
• 防水 RJ45 → 標準 RJ45 ケーブル（オプション）

注文情報（オプション）

• EACIL67‑101‑A464（WLAN 付属）
• EACIL67‑104‑A464（1ポート絶縁 CANBUS 付属）

技術仕様

• 型番：EACIL67
• CPU：Intel® Celeron® N3350（標準） / Intel® Pentium® N4200（オプション）
• メモリ：4 GB LPDDR3
• ストレージ：eMMC 64 GB onboard（標準）；mSATA オプション
• 接続：2x Gigabit LAN（防水）、オプションWLAN/BT
• ポート：M12 USB2.0、M12 USB Type‑C（DP Alt Mode / USB / PD 最大15W）
• 拡張：1x フルサイズ mPCIe、1x mini PCIe
• 電源：9–36V DC（M12）
• 環境：動作温度 -20°C ～ 60°C、IP67
• 寸法：100 x 115 x 31 mm、重量：約1.0 kg
• 認証：CE、FCC、Microsoft Azure IoT、AWS IoT Greengrass
