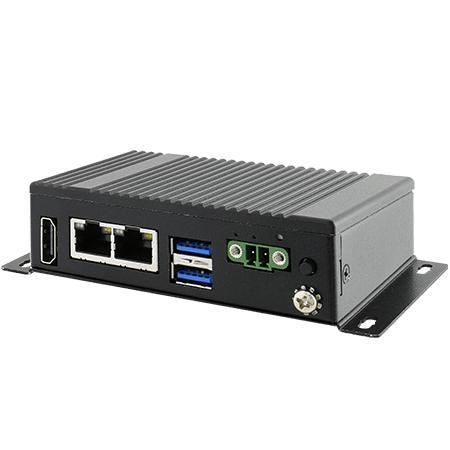

Box型PC EACIL20

組み込みIntel® Apollo LakeNVIDIA Jetson TX2

概要
Winmate EACIL20 は Intel® Celeron® N3350（Apollo Lake）を搭載したファンレス産業用組込みコンピュータです。産業オートメーション、組込みシステム、ミッションクリティカルなエッジ用途向けに設計され、コンパクトな金属筐体、拡張モジュール、柔軟な取り付けオプションを備えています。

主な特徴

• Intel® Apollo Lake N3350 1.1 GHz（バースト最大 2.4 GHz）
• ファンレス冷却設計
• コンパクト寸法：100 x 70 x 31 mm（one layer）
• モジュール式拡張で柔軟な I/O 対応
• 取り付け：デスク、壁（標準）、VESA と DIN レールはオプション
• Microsoft Azure IoT および AWS IoT Greengrass 認定

認証

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• 保護等級: IP30

製品ハイライト

• 産業用途向けに最適化された小型ファンレス筐体
• OT/IT を分離できるデュアルギガビットLAN
• 高速 USB 3.2 Gen1x1 ポート、HDMI（オプション）
• TPM 2.0 によるハードウェアセキュリティ対応
• Windows 10 IoT Enterprise（64-bit）および Ubuntu 20.04（オプション）をサポート

拡張モジュール（例）

• EACWSLT-222: WWAN（シングルSIM）
• EACWSLT-231: 3ポート RS232/422/485（アイソレーション）※デフォルト RS232
• EACWSLT-232: 16CH デジタル I/O（アイソレーション）
• EACWSLT-233: 2ポート CANBUS（アイソレーション）
• EACWLST-234: 3ポート USB2.0
• EACWLST-235: 2ポート RS232/422/485（アイソレーション）
• EACWLST-236: 2ポート Giga-LAN
• EACWLST-237: WWAN（デュアルSIM）

機構・環境
寸法：100 (W) x 70 (H) x 31 (D) mm（One layer）／100 x 70 x 61 mm（Double layer）。重量：0.4 kg（One layer）、0.5 kg（Double layer）。筐体：金属。冷却：ファンレス。動作湿度：30%～90% RH（非結露）。動作温度：0°C～55°C。保管温度：-15°C～70°C。衝撃・振動：IEC 60068-2-27 / IEC 60068-2-64。保護等級：IP30。

I/O & インターフェース

• USB：2 x USB3.2 Gen1x1 (Type-A)
• LAN：2 x Gigabit RJ45
• 映像：1 x HDMI 1.4（オプション）
• 拡張：1 x Full-size mPCIe、1 x Mini PCIe、2 x USB2.0 wafer
• 表示：電源用 LED
• 電源入力：1 x 9~36V DC、2-Pin Terminal Block

操作 & ボタン

• 1 x 電源ボタン
• 1 x リセットボタン

メモリ & ストレージ

• メモリ：4 GB LPDDR4
• ストレージ：オンボード eMMC 32 GB（標準）；eMMC 64/128 GB オプション；SSD 128/256/512 GB オプション

セキュリティ & 無線

• TPM 2.0
• WLAN / Bluetooth / WWAN はオプション（対応 SKU または拡張モジュールとアンテナが必要）

電源 & 付属品

• 電源：9~36V DC via 2-Pin Terminal Block
• オプションアダプタ：12V / 36W
• 付属/オプション：Quick Start Guide、Terminal Block アダプタケーブル、Open Wire DC Cable、WLAN/WWAN 外部アンテナ、VESA / DIN-Rail マウントキット（オプション）

用途例

• 工場でのデータ収集とエッジコンピューティング（SCADA エージェント）
• スマートビルディングの HVAC・照明制御
• キオスク/ HMI コントローラ（HDMI 出力）
• IIoT ゲートウェイ、プロトコル変換、クラウド連携

仕様

• プロセッサ：Intel® Celeron® N3350 1.1GHz（最大 2.4GHz）標準；Intel® Pentium® N4200 オプション
• メモリ：4 GB LPDDR4
• ストレージ：eMMC 32 GB onboard（標準）；eMMC 64/128 GB オプション；SSD 128/256/512 GB オプション
• Ethernet：2 x Intel® Gigabit Ethernet Controller
• セキュリティ：TPM 2.0
• 対応 OS：Windows 10 IoT Enterprise（64-bit） / Linux Ubuntu 20.04（オプション）
