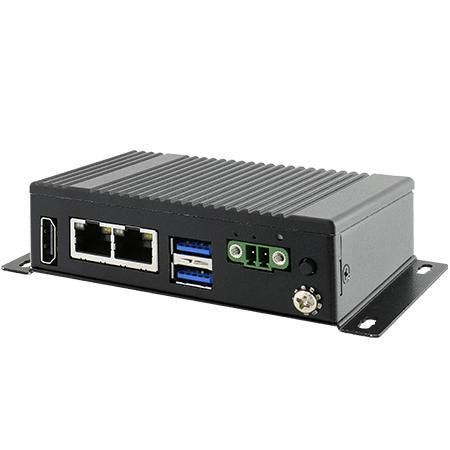

安全用ゲートウェイ EACIEK20

産業用IoTIoTエッジ

概要
Winmate EACIEK20はIntel® Celeron® N6211搭載のミニIoTゲートウェイで、産業用オートメーション、組み込みシステム、ミッションクリティカルな導入を想定して設計されています。コンパクトな金属筐体のファンレス設計とモジュラー拡張により、スペース制約のある設置環境にも対応します。

主な特長

• Intel® Celeron® Elkhart Lake N6211 プロセッサー
• ファンレス冷却設計
• コンパクトサイズ: 100 x 70 x 31 mm（1レイヤー）
• 重ねて使用できる拡張モジュール設計
• 取付: デスク、壁、VESA、DINレール
• AWS IoT Greengrass、Microsoft Azure IoT 等のクラウド認証

認証

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified

製品の特長
EACIEK20は手のひらサイズの金属筐体とパッシブ冷却により静音かつ粉塵流入を抑えた運用が可能です。モジュラー構成によりシリアル、CAN、デジタルI/O、WWAN、USBなどのI/Oを柔軟に追加でき、2 x 2.5 GbpsのEthernetおよびTPM 2.0がエッジ用途での性能とセキュリティを確保します。

拡張モジュールとオプション

• EACWSLT-222 WWAN Expansion Board (Single SIM)
• EACWSLT-237 WWAN Expansion Board (Dual SIM)
• EACWSLT-231 3-port RS232/422/485 (default RS232) w/ isolation
• EACWSLT-235 2-port RS232/422/485 w/ isolation
• EACWSLT-232 16-Channel Digital I/O w/ isolation
• EACWSLT-233 2-port CANBUS w/ isolation
• EACWLST-234 3-port USB 2.0

用途・対象アプリケーション

• 産業用オートメーションおよび制御
• スマートファクトリーやスマートシティ向けのIIoTエッジゲートウェイ
• 組み込みHMI／ダッシュボード用途
• OEM組み込みやシステムインテグレーター案件

仕様 / 技術仕様

• プロセッサ: Intel® Celeron® N6211（最大 3.0 GHz）
• メモリ: 4 GB LPDDR4（標準）、8 GB LPDDR4（オプション）
• ストレージ: eMMC 32 GB onboard（標準）；eMMC 64/128 GB（オプション）；SSD 128/256/512 GB/1 TB（オプション）
• イーサネット: 2 x Intel® Ethernet Controller（2.5 Gbps）
• USB: 2 x USB3.2 Gen2 Type-A；2 x USB2.0 wafer
• M.2: 1 x M.2 2242 B-Key（SATA III SSDまたはWi‑Fiモジュール）
• ビデオ: HDMI 2.0（オプション）
• セキュリティ: TPM 2.0
• 電源: 1 x 9–36 V DC、2ピン端子ブロック；AC→DCアダプタ 12 V / 36 W（オプション）
• ボタン: 電源、リセット
• 寸法 / 重量: 100 x 70 x 31 mm（1レイヤー） / 0.4 kg（1レイヤー）
• 動作/保管: 動作 0°C–55°C、保管 -15°C–70°C、湿度 30%–90% RH（結露不可）
• 環境試験: 耐衝撃 IEC 60068-2-27；耐振動 IEC 60068-2-64
• 保護等級: IP30
• 筐体: Metal housing
