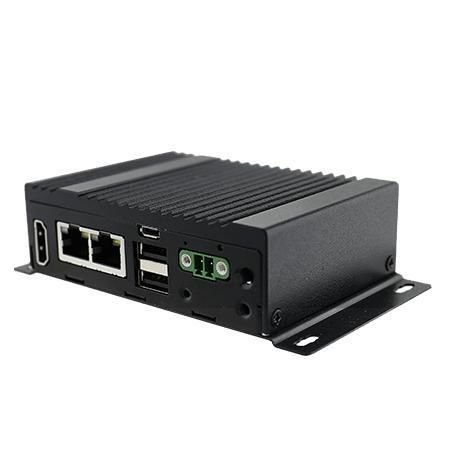

産業用ゲートウェイ EACIM20

IoTワイヤレスWLAN

概要
Winmate EACIM20 は A53 クアッドコアを搭載した産業用 IoT ゲートウェイで、ファンレスの金属筐体、コンパクトな外形、複数の取り付けオプション、および安全なエッジ→クラウド接続を備えています。産業オートメーションや組み込みシステム、ミッションクリティカルな用途向けに設計されています。

主な特徴

• ARM A53 クアッドコア 2.0 GHz
• ファンレス金属筐体
• 4 GB LPDDR4、32 GB eMMC（オンボード）
• コンパクトサイズ：100 x 70 x 31 mm（ワンレイヤー）
• 取付：机上、壁面、VESA、DINレール
• Microsoft Azure Certified for IoT
• Android（標準）または Linux バリアントをサポート

概要と用途
EACIM20 は狭小スペース、粉じんの多い環境、換気が限られる環境でも信頼して運用できるコンパクトでファンレスのプラットフォームを提供します。エッジからクラウドへの安全な統合により、複数のエッジ機器からのデータ集約、フィルタリング、送信を実現します。用途例：産業オートメーション、組込み制御、リモートデータ収集、簡易デジタルサイネージ、IIoT ノードなど。

認証

• Microsoft Azure Certified for IoT
• CE
• FCC
• IP30

拡張と接続
オプションの拡張モジュール（絶縁RS232/422/485、デジタルI/O、CANbus、USB）やワイヤレスモジュール（WLAN/BT/WWAN）に対応します。複数のギガビットRJ45ポートでネットワーク分割と信頼性の高い有線通信を実現します。HDMI は一部 SKU でオプションです。

製品詳細

• プロセッサ: ARM A53 (Quad Core 2.0 GHz)
• メモリ: 4 GB LPDDR4（オンボード、はんだ付け）
• ストレージ: 32 GB eMMC（オンボード）
• セキュリティ/管理: SOTI MobiControl 準拠
• OS: Android 11（標準、Android 13 へアップグレード可能）；Linux Yocto 5.15.47（オプション）；Ubuntu Server 22.04（オプション）
• USB: 2 x USB 2.0 Type‑A；1 x USB2.0 OTG（Micro USB）ADB 対応
• LAN: 最大 2 x ギガビット RJ45（バリアント依存）
• ビデオ（オプション）: 1 x HDMI（最大 1080p/30Hz）
• 電源: 9~36 V DC、2‑ピン端子台入力
• ボタン: Power、Reset

機械仕様

• 寸法: 100 (W) x 70 (H) x 31 (D) mm（ワンレイヤー）；100 x 70 x 61 mm（ダブルレイヤー）
• 重量: 0.4 kg（ワンレイヤー）；0.5 kg（ダブルレイヤー）
• 冷却: ファンレス設計
• 取付オプション: 机上（標準）、壁面、VESA、DINレール

環境条件

• 動作湿度: 30%～90% RH、非結露
• 動作温度: 0°C～55°C
• 保管温度: -15°C～70°C
• 衝撃: IEC 60068-2-27（動作時）
• 振動: IEC 60068-2-64（動作時）

発注情報
提供される SKU はベース SKU と WLAN/BT および/または WWAN を含むバリアント、さらにシリアル／デジタル I/O／CANbus／USB 用のオプション拡張モジュールが含まれます。SKU マッピングや構成については営業窓口にお問い合わせください。
