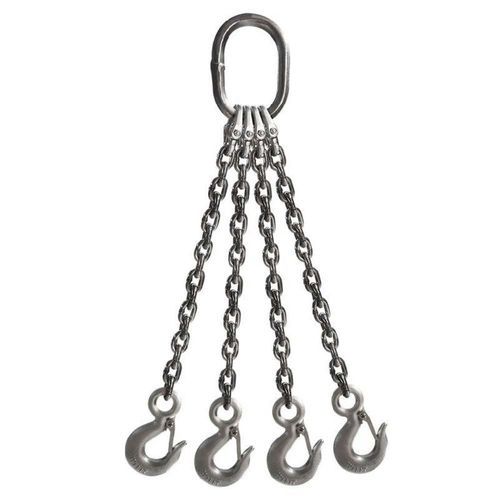

チェーンスリング G80

エンドレス2点4点

製品説明
G80 ステンレス鋼チェーンスリングは、グレード80のステンレス製荷役チェーンを使用し、ステンレス製マスターリンク、フック、および接続部品で組立てられます。シングル、ツー、スリー、フォーの各脚構成で提供され、耐食性とグレード80の荷重能力を必要とする揚重用途向けに設計されています。海洋、オフショア、食品加工、化学、産業揚重の現場で広く使用されています。

概要
G80 ステンレス鋼チェーンスリングは、グレード80のステンレスチェーンと互換性のある揚重部品で構成される揚重アセンブリです。スリングの構成は、脚数、チェーン径、有効作業長、端末金具などの揚重要件に応じてカスタマイズ可能です。従来の合金鋼G80チェーンスリングと比較して、表面の清浄性や耐食性が求められる用途にはステンレスG80チェーンスリングが選択されます。

製品構造

• 提供構成：シングルレッグチェーンスリング、ツーレッグチェーンスリング、スリーレッグチェーンスリング、フォーレッグチェーンスリング
• 主な構成部品：グレード80ステンレスチェーン、マスターリンク、接続リンク、ピン式フック、自己締付きフック、短縮装置

作業条件

• 揚重作業中は作業荷重限度（WLL）を超えないこと。
• チェーンスリングは、荷重重量、チェーン径、荷重される脚数、スリング角度および作業環境に応じて選定すること。
• 多脚スリングは角度の選定が重要で、角度が大きくなると各脚にかかる荷重が増加する。

用途環境

• 海上での揚重作業
• オフショア保守
• 食品加工設備の取扱い
• 化学工業用途
• クリーンな製造環境
• 耐食性が要求される産業揚重

パラメータ — メートル表（作業荷重限度：メトリックトン）
直径 (mm) | 1脚 (t) | 2脚 0°–45° (t) | 2脚 45°–60° (t) | 3 & 4脚 0°–45° (t) | 3 & 4脚 45°–60° (t) | 無端スリング (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

パラメータ — 例（作業荷重限度：ポンド）

• 1/2" チェーンスリングの場合：1脚 = 12,000 lbs
• 2脚 60° = 20,800 lbs
• 2脚 45° = 17,000 lbs
• 2脚 30° = 12,000 lbs
• 3 & 4脚 60° = 31,200 lbs
• 3 & 4脚 45° = 25,500 lbs
• 3 & 4脚 30° = 18,000 lbs

規格

• 名称：G80 ステンレス鋼チェーンスリング
• 最小発注数量（MOQ）：1 個
• 梱包：段ボール + スチールパレット
• 製造基準：グレード80ステンレス製荷役チェーンおよび適合部品
• 適用規格：EN 818-2（チェーンスリング用荷役チェーン）、EN 818-4（チェーンスリング — 安全要件）、EN 1677（スリング用部品）、ISO 1834（短リンク荷役チェーン要件）
• 組立てられたスリングにはWLL、チェーン径、識別情報および製造者のトレーサビリティが刻印されます

試験と検査

• 各スリングは出荷前に検査されます：材料確認、チェーン寸法検査、部品検査、溶接および接続検査、耐荷重試験およびWLL確認
• 試験証明書およびトレーサビリティ書類は顧客の要件に応じて提供可能です

適用規格と操作

• 海洋機器の揚重、オフショア保守、化学設備の取扱、食品加工機械の据付および産業用資材取扱向けに設計されています
• 表示されたWLLを超えないこと；衝撃荷重を避けること；損傷または変形したチェーン部品を使用しないこと；フックはフックサドル位置で荷重すること；多脚スリングの角度を揚重要件に従って管理すること

保守基準

• 定期点検はチェーンリンクの摩耗、チェーンの変形、腐食状態、フック開口部の変形、マスターリンクの損傷および識別マーキングの状態を含むべきです
• チェーンリンクに亀裂や永久変形がある、過度の摩耗により元の寸法が減少している、フックが損傷または過度に開いている、または部品が規定の荷重能力を維持できない場合は使用を中止してください

特長 / 技術仕様

• 製品名：G80 ステンレス鋼チェーンスリング
• 型式 / 呼称：G80 ステンレス鋼チェーンスリング
• 材料：グレード80 ステンレス鋼（チェーンおよび部品）
• 構成：シングル、ツー、スリー、フォーの各脚；無端（連続）スリングオプション
• 作業荷重限度：パラメータ表を参照（値はメトリックトン）およびポンドでのWLL例
• 適用規格：EN 818-2、EN 818-4、EN 1677、ISO 1834
• マーキング：WLL、チェーン径、識別およびトレーサビリティマーキング
• MOQ：1 個；梱包：段ボール + スチールパレット
• 代表的用途：海洋、オフショア、食品加工、化学、クリーン製造および耐食性が重要な揚重
