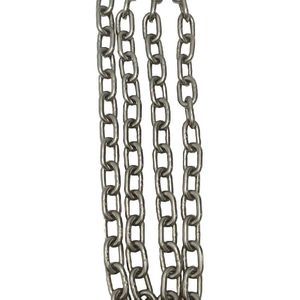

ステンレススチール製引き上げチェーン Grade 80

耐腐食性高強度重荷重用

製品概要
TOPONEのグレード80ステンレス製荷役チェーンは、高い荷重能力と耐食性を兼ね備え、過酷な産業用途の荷役に適しています。短リンクの電気溶接チェーンで、φ5–13mm、単脚許容荷重0.80–5.30 tのラインナップ。ブラスト仕上げのため塗装や保護コーティングは不要です。

導入
同等の公称寸法において、Grade 80のステンレスチェーンはGrade 60より高い持ち上げ能力を持ちます。これにより、狭所での取り扱い性向上やスリング重量低減のために小径を選択できます。選定された高強度ステンレス合金から製造され、塗装、亜鉛めっき、樹脂コーティングに頼らず耐食性を発揮します。食品、医薬、化学プラント、廃水処理、クリーン生産領域、海洋環境などに適しています。チェーンは切り売りのほか、互換性のあるGrade 80ステンレス部品で1本〜4本脚のスリングに組立てて供給できます。

仕様（パラメータ）

• 製品名：Grade 80 Stainless Steel Lifting Chain
• ブランド：TOPONE
• 強度等級：Grade 80 / G80
• チェーン種類：電気溶接 丸鋼短リンクチェーン
• 材質：複数のステンレス材質（304、321、316、316Ti、310S、317、904L、Duplex 2205、Super Duplex 2507、Alloy 800H）
• 表面：ブラスト（コーティング不要）
• 使用可能径：5–13 mm
• 単脚許容荷重範囲：0.80–5.30 t
• 設計係数：最小 4:1
• 寸法参照：DIN 5687およびEN 818-2に類似
• 供給形態：チェーン長さまたは完成スリング

技術パラメータ

• 5 mm — 単脚WLL 0.80 t；ピッチ 15 mm；b1 min 6.3 mm；b2 max 18.5 mm；概算重量 0.540 kg/m
• 6 mm — 単脚WLL 1.12 t；ピッチ 18 mm；b1 min 7.8 mm；b2 max 22.2 mm；概算重量 0.800 kg/m
• 7 mm — 単脚WLL 1.50 t；ピッチ 21 mm；b1 min 9.1 mm；b2 max 25.9 mm；概算重量 1.100 kg/m
• 8 mm — 単脚WLL 2.00 t；ピッチ 24 mm；b1 min 10.4 mm；b2 max 29.6 mm；概算重量 1.390 kg/m
• 10 mm — 単脚WLL 3.15 t；ピッチ 30 mm；b1 min 13.0 mm；b2 max 37.0 mm；概算重量 2.200 kg/m
• 13 mm — 単脚WLL 5.30 t；ピッチ 39 mm；b1 min 16.9 mm；b2 max 48.1 mm；概算重量 3.800 kg/m

許容荷重に関する注意
表記のWLLは、通常の定格条件下での直線・垂直・単脚構成にのみ適用されます。単脚WLLを単純に脚数で掛けて評価しないでください。スリング角度、荷重の対称性、稼働温度および環境条件が許容能力に影響します。完成したスリングに付属する識別タグと証明書が一般表より優先されます。

チェーンスリングの構成

• 単脚チェーンスリング
• 二脚チェーンスリング
• 三脚チェーンスリング
• 四脚チェーンスリング
• 無端チェーンスリング（エンドレス）
• 認定された短縮装置付き調整可能チェーンスリング

規格
チェーンの形状はDIN 5687およびEN 818-2の寸法原則に類似します。完成したGrade 80チェーンスリングはEN 818-4に従って製造・定格付けできます。互換性のあるフックや接続部品はEN 1677の該当部分に適合するべきです。製品適合性は、発注時に指定された試験および証明書で裏付ける必要があります。

試験とトレーサビリティ
推奨される確認は、材料証明書の照合、化学組成・機械的特性の検証、寸法検査、外観および溶接の検査、製造における耐荷重試験、最低破断力の確認、伸びおよび疲労試験（EN 818-2適用時）、等級マーキングおよびロット追跡を含みます。4:1の設計係数を適用する場合、最低破断力は表示WLLの少なくとも4倍でなければなりません。完成スリングは等級、チェーン径、脚数、WLL、角度範囲、シリアル/追跡番号および製造者情報を示す識別タグを備える必要があります。

仕様

• 製品名：Grade 80 Stainless Steel Lifting Chain
• ブランド：TOPONE
• 強度等級：Grade 80 / G80
• 材質：複数のステンレス材質を用意（一覧参照）
• 表面：ブラスト仕上げ（コーティング不要）
• 使用可能径：5–13 mm
• 単脚WLL範囲：0.80–5.30 t
• 設計係数：最小 4:1
• 供給形態：チェーン長さまたは完成スリング
