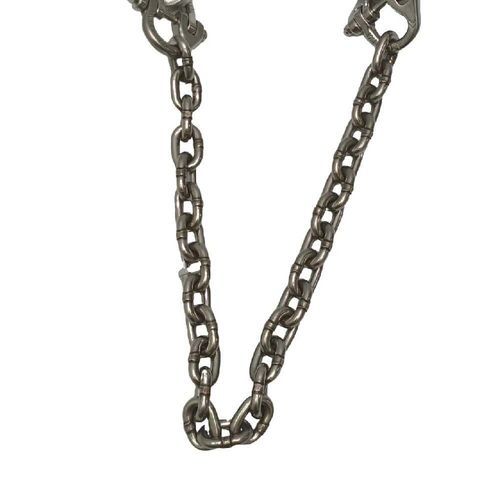

ステンレススチール製引き上げチェーン Grade 60

激しい使用に耐える耐腐食性高強度

簡単な説明
TOPONEのグレード60ステンレス製荷重用チェーンは、衛生的または腐食性の環境向けに高い揚程能力と耐食性を兼ね備えます。AISI 316LおよびAISI 318LN Duplexを選択可能、径3〜26 mm、使用荷重 0.20〜15.00 t。表面はショットブラスト仕上げで被覆不要です。

導入
グレード60ステンレス製荷重用チェーンは、電気溶接された短リンクチェーンで、腐食抵抗または衛生管理が求められる荷役用途向けに設計されています。主な用途は食品加工、医薬品製造、化学プラント、廃水処理、塩類取扱い、海洋工学などです。小径はAISI 316Lで供給され、大径はAISI 318LN Duplexを用いて機械的強度を高め、塩化物環境におけるピッティングや応力腐食に対する耐性を向上させています。チェーンは切り売りまたは適合するGrade 60ステンレス部品を用いた単脚／複数脚のチェーンスリングとして供給可能です。本製品は中許容差のエリングチェーンであり、該当するポケットホイール向けに別途製造・校正された場合を除き、手動または電動ホイストの荷重チェーンとして使用してはなりません。

一般仕様（表）
項目 — 仕様
製品名 — Grade 60 ステンレス製荷重用チェーン
グレード — Grade 60 / G60
チェーン種別 — 電気溶接短リンク丸形揚貨チェーン
材質 — AISI 316L、AISI 318LN Duplex等の複数のステンレス合金（材質リスト参照）
表面 — ブラスト仕上げ
被覆 — 無し
供給径 — 3–26 mm
使用荷重 — 0.20–15.00 t
最小設計係数 — 4:1
供給形態 — 切り売りまたは完成チェーンスリング
寸法参照 — DIN 5687、EN 818-2に類似

技術パラメータ（表）
チェーン寸法 d (mm) — 使用荷重 (t) — ピッチ t (mm) — 内幅 b1 最小 (mm) — 外幅 b2 最大 (mm) — 材質
3* — 0.20 — 14 — 5.0 — 12.5 — AISI 316L
4 — 0.40 — 12 — 5.0 — 13.7 — AISI 316L
5 — 0.63 — 15 — 6.3 — 18.5 — AISI 316L
6 — 0.90 — 18 — 7.8 — 22.2 — AISI 316L
7 — 1.25 — 21 — 9.1 — 25.9 — AISI 316L
8 — 1.55 — 24 — 10.4 — 29.6 — AISI 316L
10 — 2.45 — 30 — 13.0 — 37.0 — AISI 316L
13 — 3.85 — 39 — 16.9 — 48.1 — AISI 316L
16** — 6.00 — 48 — 20.8 — 59.2 — AISI 316L / AISI 318LN Duplex
18 — 8.00 — 54 — 24.3 — 64.8 — AISI 318LN Duplex
22 — 11.00 — 66 — 29.5 — 79.2 — AISI 318LN Duplex
26 — 15.00 — 78 — 35.0 — 93.6 — AISI 318LN Duplex

*3 mmは工場標準サイズであり、個別のグレード刻印がない場合があります。
**16 mmはAISI 318LN Duplexでも提供可能です。

規格と試験
製造はDIN 5687およびEN 818-2に類似した寸法原則に従いますが、類似性はGrade 60ステンレスチェーンのEN 818-2認証を意味するものではありません。ISO 1834は発注時に合意され、製品証明書で確認される場合に適用できます。生産検査には材料確認、外観・溶接検査、寸法検査、製造受入試験および破断荷重検証が含まれ、最小破断力は表示WLLの4倍以上である必要があります。必要に応じて20,000サイクルの疲労検証を含む適格性試験を実施できます。バッチのトレーサビリティと検査証明書を保持し、完成したチェーンスリングには個別のシリアル番号、識別タグ、検査証明書が付与されます。完成したGrade 60チェーンスリングの容量はメーカー固有のGrade 60 WLL表に従います；EN 818-4のGrade 80スリング値をGrade 60チェーンに直接適用してはいけません。すべてのマスターリンク、連結リンク、短縮装置およびフックはチェーン径およびGrade 60 WLLに適合する必要があり、最も低い評価の部品がアセンブリの容量を決定します。検査および保守はISO 3056およびメーカーの指示に従ってください。海水、塩水または適合化学薬品への暴露後は洗浄し、保管前に乾燥させ、炭素鋼工具や研削片による汚染を防いでください。完成したGrade 60ステンレスチェーンを溶接、加熱、曲げ、亜鉛めっき、塗装または他の被覆処理を行ってはいけません。

特長 / 技術仕様

• 製品名：Grade 60 ステンレス製荷重用チェーン
• グレード：Grade 60 / G60
• 材料：AISI 316L、AISI 318LN Duplex等の複数のステンレス材（材質リスト参照）
• 供給径：3–26 mm
• 使用荷重：径により 0.20–15.00 t
• 最小設計係数：4:1
• 表面仕上げ：ブラスト、被覆無し
• 供給形態：切り売りまたは完成チェーンスリング
• 寸法参照：DIN 5687およびEN 818-2に類似
• 生産と試験：材料確認、溶接検査、寸法検査、製造受入試験および破断荷重検証；スリング用トレーサビリティと証明書
