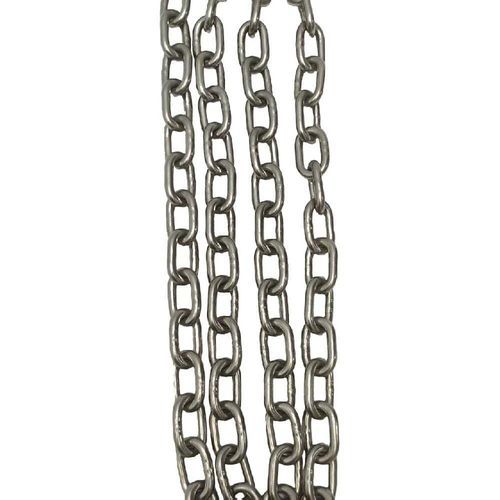

ステンレススチール製引き上げチェーン Grade 43

固定耐腐食性重荷重用

導入
TOPONE G43 ステンレスチェーンは、TIG溶接による耐食性のユーティリティチェーンで、貨物のラッシング、牽引、農作業、産業用固定および適合する船舶用係留システム向けに設計されています。ステンレス表面は塗装、亜鉛めっき、保護コーティングを必要としません。本製品は徐々にかかる引張りや荷物固定用のみを目的としています。

主な特長

• アルゴン保護下でのTIG（タングステン不活性ガス）溶接により、溶接品質が安定しています。
• ステンレス金属組織に由来する耐食性で、犠牲被膜に依存しません。
• 湿潤、沿岸、海洋および工業環境で、クリーンな金属面と耐食性が求められる用途に適しています。
• 天井作業の吊り上げ、ホイスト、クレーン、チェーンスリング、チェーンブロック、吊り下げ荷重、人員の吊り上げには使用しないでください。

典型的な用途

• 貨物のラッシングおよび輸送固定
• 徐行牽引およびテールゲートの保持
• 農業用接続および保護チェーン
• 一般的な産業用固定および船舶のアンカー/ウィンドラスシステム（ウィンドラスとの寸法互換性を確認してください）

パラメータ（寸法、荷重および重量）
Header: Size (mm) | D +/- (mm) | Inside Length A (mm) | A +/- (mm) | Outside Width B (mm) | B +/- (mm) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

パラメータノート
WLL（Working Load Limit）は、損傷のない直線状のチェーンに対し、徐々にかかる直接張力下で適用されます。衝撃荷重、ねじれ、結び目、側面荷重、および鋭利なエッジでの荷重はチェーンの能力を低下させます。TOPONEの試験で寸法、検査荷重、破断荷重および設計係数が同一であると確認されない限り、このステンレス製品に炭素鋼のG43荷重表を使用しないでください。最も低いWLLを持つ構成部品がアセンブリ全体の能力を決定します。

オプション材料
Type 304 (06Cr19Ni10 / S30408 / UNS S30400 / EN 1.4301) - 一般的な耐食性、成形性および溶接性に優れる。
Type 321 (06Cr18Ni11Ti / S32168 / UNS S32100 / EN 1.4541) - 溶接後または高温曝露後の粒界腐食抵抗を向上させるチタン安定化。
Type 316 (06Cr17Ni12Mo2 / S31608 / UNS S31600 / EN 1.4401) - モリブデンにより塩化物環境での孔食および隙間腐食耐性が向上。
Type 316Ti (06Cr17Ni12Mo2Ti / S31668 / UNS S31635 / EN 1.4571) - 溶接/高温用途向けのチタン安定化316。
Type 310S, Duplex 2205, Super Duplex 2507, Type 317, Alloy 800H, 904L - 特定の腐食、強度または高温要件に応じて利用可能（材料選定表参照）。

規格、製造および試験
寸法/機械的基準として主にNACM Welded Steel Chain Specificationsを使用；MIL-DTL-32655は指定かつ認証された場合にのみ使用。MOQ: 100メートル。梱包：カートン＋スチールパレット。製造：アルゴン保護下でのTIG溶接；生産検査には材料確認、化学・機械試験、チェーン径およびリンク寸法検査、溶接目視検査、証明荷重試験、破断荷重検証、WLL検証、表面検査、等級およびロットのトレーサビリティ、最終検査証明書が含まれます。

用途および保守

• 技術文書に記載された非揚重用途にのみ使用してください。
• フック、シャックル、ロードバインダーと併用する場合は、各コンポーネントが互換性のあるWLLを有していること；最も低い定格を超えないこと。
• 船舶用アンカー/ウィンドラス用途は、ウィンドラスメーカーとの寸法互換性および適切な耐食性を要します。
• 使用前および定期的に亀裂、変形、伸び、摩耗、孔食、隙間腐食および断面損失を点検してください。
• 海水曝露後は淡水で洗い、保管前に乾燥させてください；炭素鋼粉塵や汚れた工具による汚染を避けてください。
• 完成したG43ステンレスチェーンを溶接、加熱、曲げ、被覆または修理しないでください；マーキングが判読不能または測定値が廃棄限界を超えた場合は使用中止してください。

特性 / 技術仕様

• Brand: TOPONE CHAIN
• Commercial name: G43 Stainless Steel Chain
• Construction: TIG welded stainless steel links (argon shielding)
• Applications: cargo lashing, towing, agricultural, industrial securing, compatible marine anchoring (non-overhead lifting)
• Available diameters and corresponding WLL, test load, breaking load and weight per meter as per parameter table above
• Materials available: Type 304, 316, 316Ti, 321, 310S, Duplex 2205, Super Duplex 2507, Type 317, Alloy 800H, 904L
• MOQ: 100 Meters
• Packaging: Carton + Steel Pallet
• Not for overhead lifting or personnel lifting
