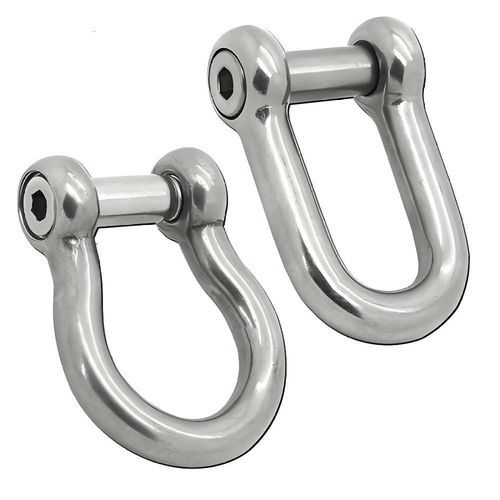

ムービングヘッドリフトつなぎ輪 セキュリティ ロックおよびナット付スクリューステンレススチール製
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ムービングヘッド
- その他の特徴
- スクリュー, ステンレススチール製, セキュリティ ロックおよびナット付, 海洋用途
- 破断荷重
最大: 10 t
(11 us ton)最少: 1 t
(1 us ton)
詳細
製品概要
AISI 316製ステンレス製シャックル、設計係数6:1、表面は高研磨仕上げ。Dee（D）型およびBow（アンカー）型を用意し、安全ボルト式またはねじ込み／皿頭ピン式のピンオプションが選択可能。海洋、オフショア、荷役、揚程、耐食環境向けに適合。許容荷重（WLL）0.4〜10 t。
導入
本ステンレス製シャックルは、チェーン、ワイヤーロープ、スリング、荷役付属品の接続用に設計された耐食性の揚程部品です。AISI 316製で海洋および化学環境での信頼性を確保。Dee型とBow型は、長期設置向けの安全ボルトピンまたは一時接続や頻繁な組み立て向けのねじ込み／皿頭ピンで提供可能です。
仕様
Deeシャックル（皿頭ピン付き）
WLL (t) 6:1 | ピン d1 | 呼び寸法 d (mm) | 内幅 a (mm) | 内長 c (mm) | アイ外径 d2 (mm) | 重量 (kg)
2 | M16 | 13 | 24 | 52 | 34 | 0.3
3 | M20 | 16 | 28 | 65 | 40 | 0.6
3 | M22 | 19 | 31 | 60 | 48 | 1.4
Deeシャックル（安全ボルト付き）
WLL (t) 6:1 | ピン d1 (mm) | 呼び寸法 d (mm) | 内幅 a (mm) | 内長 c (mm) | アイ外径 d2 (mm) | 重量 (kg)
0.6 | 10 | 10 | 20 | 40 | 20 | 0.2
0.9 | 12 | 12 | 26 | 50 | 24 | 0.3
1.5 | 16 | 13 | 24 | 52 | 33 | 0.4
2.5 | 20 | 16 | 28 | 65 | 40 | 0.7
3 | 22 | 19 | 31 | 60 | 48 | 1.5
4.5 | 24 | 22 | 37 | 71 | 52 | 1.3
7.5 | 33 | 28 | 46 | 90 | 64 | 3.0
10 | 36 | 32 | 52 | 100 | 72 | 4.1
Bowシャックル（安全ボルト付き）
WLL (t) 6:1 | ピン d1 (mm) | 呼び寸法 d (mm) | 内幅 a (mm) | 内長 c (mm) | 弓幅 e (mm) | アイ外径 d2 (mm) | 重量 (kg)
0.6 | 10 | 10 | 20 | 40 | 27 | 20 | 0.2
0.9 | 12 | 12 | 25 | 47 | 37 | 24 | 0.3
1.5 | 16 | 13 | 25 | 47 | 33 | 34 | 0.4
2.5 | 20 | 16 | 28 | 60 | 42 | 40 | 0.8
3 | 22 | 19 | 31 | 71 | 51 | 48 | 1.3
4.5 | 25 | 22 | 37 | 84 | 58 | 52 | 1.7
7.5 | 32 | 28 | 46 | 108 | 74 | 64 | 3.4
10 | 35 | 32 | 52 | 119 | 83 | 72 | 5.2
製品タイプと主要パラメータ（概要表）
製品タイプ | チェーンボルト型 Dee | アンカーボルト型 | チェーンスクリューピン Dee | アンカースクリューピン
WLL | 0.6–10 t | 0.6–10 t | 0.4–3 t | 0.4–3 t
材質 | ステンレス鋼 | ステンレス鋼 | ステンレス鋼 | ステンレス鋼
ピンタイプ | ボルト型 | ボルト型 | スクリューピン | スクリューピン
主な用途 | オーバーヘッドリフティング、腐食環境 | アンカー接続、リフティング | 一時接続 | 一時アンカー接続
長期設置 | √ | √ | × | ×
ピック＆プレース用途 | ○ | ○ | √ | √
側荷重 | √ | √ | √ | √
ピン二次保持 | √ | √ | × | ×
ピン回転必要 | √ | √ | × | ×
低温（-40°C以下） | × | × | × | ×
耐食性 | √ | √ | √ | √
食品用途 | √ | ステンレス製シャックル | √ | √
非磁性装置 | √ | ステンレスボルト型 Dee シャックル | √ | √
複数スリング脚 | × | √ | × | √
ROV適合性 | × | ステンレス製アンカーボルト型シャックル | × | ×
規格
名称：ステンレス製シャックル
最小発注量（MOQ）：1個
梱包：カートン＋スチールパレット
製造基準
AISI 316材を使用し、制御された機械加工、寸法検査、表面研磨工程で製造。トレーサビリティ資料は要望に応じて提供可能。
試験基準
用途
安全要件
保守
特長 / 技術仕様
AISI 316製ステンレス製シャックル、設計係数6:1、表面は高研磨仕上げ。Dee（D）型およびBow（アンカー）型を用意し、安全ボルト式またはねじ込み／皿頭ピン式のピンオプションが選択可能。海洋、オフショア、荷役、揚程、耐食環境向けに適合。許容荷重（WLL）0.4〜10 t。
導入
本ステンレス製シャックルは、チェーン、ワイヤーロープ、スリング、荷役付属品の接続用に設計された耐食性の揚程部品です。AISI 316製で海洋および化学環境での信頼性を確保。Dee型とBow型は、長期設置向けの安全ボルトピンまたは一時接続や頻繁な組み立て向けのねじ込み／皿頭ピンで提供可能です。
仕様
Deeシャックル（皿頭ピン付き）
WLL (t) 6:1 | ピン d1 | 呼び寸法 d (mm) | 内幅 a (mm) | 内長 c (mm) | アイ外径 d2 (mm) | 重量 (kg)
2 | M16 | 13 | 24 | 52 | 34 | 0.3
3 | M20 | 16 | 28 | 65 | 40 | 0.6
3 | M22 | 19 | 31 | 60 | 48 | 1.4
Deeシャックル（安全ボルト付き）
WLL (t) 6:1 | ピン d1 (mm) | 呼び寸法 d (mm) | 内幅 a (mm) | 内長 c (mm) | アイ外径 d2 (mm) | 重量 (kg)
0.6 | 10 | 10 | 20 | 40 | 20 | 0.2
0.9 | 12 | 12 | 26 | 50 | 24 | 0.3
1.5 | 16 | 13 | 24 | 52 | 33 | 0.4
2.5 | 20 | 16 | 28 | 65 | 40 | 0.7
3 | 22 | 19 | 31 | 60 | 48 | 1.5
4.5 | 24 | 22 | 37 | 71 | 52 | 1.3
7.5 | 33 | 28 | 46 | 90 | 64 | 3.0
10 | 36 | 32 | 52 | 100 | 72 | 4.1
Bowシャックル（安全ボルト付き）
WLL (t) 6:1 | ピン d1 (mm) | 呼び寸法 d (mm) | 内幅 a (mm) | 内長 c (mm) | 弓幅 e (mm) | アイ外径 d2 (mm) | 重量 (kg)
0.6 | 10 | 10 | 20 | 40 | 27 | 20 | 0.2
0.9 | 12 | 12 | 25 | 47 | 37 | 24 | 0.3
1.5 | 16 | 13 | 25 | 47 | 33 | 34 | 0.4
2.5 | 20 | 16 | 28 | 60 | 42 | 40 | 0.8
3 | 22 | 19 | 31 | 71 | 51 | 48 | 1.3
4.5 | 25 | 22 | 37 | 84 | 58 | 52 | 1.7
7.5 | 32 | 28 | 46 | 108 | 74 | 64 | 3.4
10 | 35 | 32 | 52 | 119 | 83 | 72 | 5.2
製品タイプと主要パラメータ（概要表）
製品タイプ | チェーンボルト型 Dee | アンカーボルト型 | チェーンスクリューピン Dee | アンカースクリューピン
WLL | 0.6–10 t | 0.6–10 t | 0.4–3 t | 0.4–3 t
材質 | ステンレス鋼 | ステンレス鋼 | ステンレス鋼 | ステンレス鋼
ピンタイプ | ボルト型 | ボルト型 | スクリューピン | スクリューピン
主な用途 | オーバーヘッドリフティング、腐食環境 | アンカー接続、リフティング | 一時接続 | 一時アンカー接続
長期設置 | √ | √ | × | ×
ピック＆プレース用途 | ○ | ○ | √ | √
側荷重 | √ | √ | √ | √
ピン二次保持 | √ | √ | × | ×
ピン回転必要 | √ | √ | × | ×
低温（-40°C以下） | × | × | × | ×
耐食性 | √ | √ | √ | √
食品用途 | √ | ステンレス製シャックル | √ | √
非磁性装置 | √ | ステンレスボルト型 Dee シャックル | √ | √
複数スリング脚 | × | √ | × | √
ROV適合性 | × | ステンレス製アンカーボルト型シャックル | × | ×
規格
名称：ステンレス製シャックル
最小発注量（MOQ）：1個
梱包：カートン＋スチールパレット
製造基準
AISI 316材を使用し、制御された機械加工、寸法検査、表面研磨工程で製造。トレーサビリティ資料は要望に応じて提供可能。
試験基準
- 材料確認
- 寸法検査
- 表面仕上げ検査
- 検査荷重試験
- WLL確認
- 識別マーキング検査
用途
- 海洋機器の接続
- オフショアの揚程システム
- ステンレスチェーンアセンブリ
- ワイヤーロープおよびスリングの接続
- 耐食性の揚程用途
安全要件
- 荷重はシャックル本体の軸方向にかけること
- WLLの減少を考慮する場合を除き、側荷重は避けること
- ねじピン型は一時的な接続に推奨
- ボルト型は恒久的または長期設置に推奨
保守
- 使用前にピンの状態と損傷を点検
- ねじ部の状態を確認
- 本体の変形を点検
- 腐食や表面損傷を点検
- 識別マーキングを確認
- 亀裂、変形、過度の摩耗、またはWLLに影響する損傷がある場合は交換すること
特長 / 技術仕様
- 材質：AISI 316 ステンレス鋼
- 設計係数：6:1
- 利用可能な形状：Dee (D) シャックルおよび Bow (アンカー) シャックル
- ピンオプション：安全ボルトピン（ボルト型）およびねじ込み／皿頭ピン（スクリューピン）
- WLL範囲：タイプとサイズにより0.4 t〜10 t
- 主な用途：海洋、オフショア、荷役、揚程、耐食環境、食品用途
- 表面仕上げ：高研磨
- 供給：トレーサビリティ文書および3.1材料証明書は要求に応じて提供可能
- 梱包：カートン＋スチールパレット
- MOQ：1個
