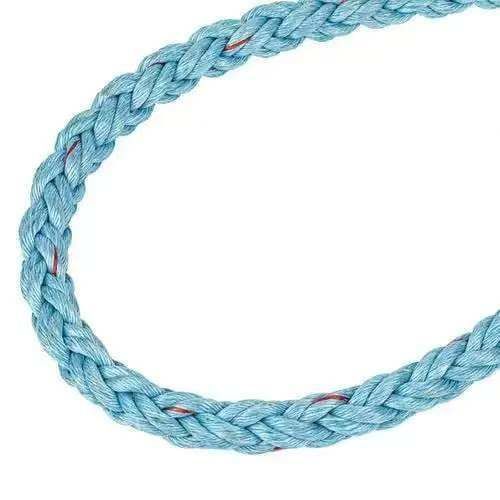

動的ロープ

ポリエステル製耐摩耗性高耐久性

導入
TOPONEの8本組および12本組ポリエステル係留ロープは、100%高強力工業用ポリエステル（PES）フィラメントで製造されています。編組構造によりトルクフリーで回転しないロープを実現し、低伸びで動的荷重下でも予測可能な挙動を示します。比重1.38（沈降性）。港湾、オフショア、曳航用途での低伸長性、耐UV性、耐薬品性が求められる用途向けに設計されています。

主な利点

• 高い強度対重量比により甲板上での取扱いが容易。
• UV、海水、一般的な海洋化学薬品に対する優れた耐性。
• 温度・湿度条件に依存しない安定した性能。
• 多くの係留用途で鋼索の経済的代替となる。
• 取扱い、スプライス、保守が容易。

8本組と12本組の選択

• 8本組：取扱いが容易でスプライスが簡単、甲板機器周りでの曲げに適する。
• 12本組：円形維持性、耐摩耗性、回転抑制、サイクルの多い用途での荷重安定性に優れる。

用途

• コンテナ船の係留や係船索での低伸長性能が要求される場面。
• バルクキャリアやタンカーの長期停泊での耐薬品性と耐久性。
• 曳航・救難作業での高破断荷重および予測可能な低伸長特性。
• 頻繁な展開・回収が発生する港湾運用。

破断荷重仕様（代表値）

• 20 mm — 周長 2-1/2 in; 重量/200 m 60.6 kg; 破断荷重 62.3 kN (6.36 t)
• 40 mm — 周長 5 in; 重量/200 m 243 kg; 破断荷重 235 kN (23.98 t)
• 60 mm — 周長 7-1/2 in; 重量/200 m 546 kg; 破断荷重 489 kN (49.90 t)
• 80 mm — 周長 10 in; 重量/200 m 970 kg; 破断荷重 867 kN (88.47 t)
• 100 mm — 周長 12-1/2 in; 重量/200 m 1,500 kg; 破断荷重 1,340 kN (136.74 t)
• 140 mm — 周長 17-1/2 in; 重量/200 m 3,129.8 kg; 破断荷重 2,523 kN (257.45 t)

標準サイズと典型用途

• 20 mm — 小型船、補助索。
• 40 mm — 中型船、一般的な係留。
• 60 mm — 大型船、主係留索。
• 80 mm — 超大型船、ヘビーデューティ用途。
• 100 mm — メガ船、極限用途。
• 140 mm — 超重量用途および特殊用途。

材料仕様

• 繊維：プレミアム等級高強力ポリエステル（PES）、100%工業用フィラメント。
• 構造：8本組または12本組の編組。
• 撚り方向：右撚りまたは左撚り（注文時指定）。
• 直径許容差：公称直径の±3%。
• 重量許容差：200 m当たり±5%。
• 色：標準は白またはナチュラル、特注色可。
• 表面仕上げ：滑らかで均一。

性能仕様

• 最小破断荷重：直径ごとに指定（上記参照）。
• 破断時伸び：通常12–20%。
• 50% MBLでの伸び：<3%（低伸長特性）。
• UV耐性：500時間の加速UV照射後に強度≥90%を保持（ASTM G154）。
• 摩耗・化学抵抗性：ISO規格に基づく試験済み、海洋環境に適合。
• 吸水率：24時間浸漬で重量増加<1%。
• 使用温度範囲：-20°C〜+60°C。

伸長特性（代表値）

• 10% MBL — <0.5%（8本組・12本組）
• 25% MBL — <1%
• 50% MBL — <3%
• 75% MBL — 5–8%
• 破断時 — 15–20%

比較：8本組 vs 12本組

• 柔軟性：8本組が高く、装備周りの曲げに適する。
• 荷重分散：12本組が優れる。
• 円形保持性・耐摩耗性：12本組が優れる。
• 取り扱い・スプライス：8本組が簡便。
• 回転抑制：12本組が優れる。
• コスト：8本組の方が経済的。

直径に伴うスケーリング特性

• 破断荷重・単位長さあたり重量は概ね直径²に比例。
• 曲げ剛性は直径⁴に比例。
• 耐摩耗性は直径に比例。

規格と適合性
ISO 1209、EN 1891、ISO 1419、ASTM G154、ISO 5470に準拠・試験済み。係留ロープの性能と試験について、船級協会および港湾機器の要件に適合します。

技術仕様

• 呼称：ポリエステル係留ロープ（8本組または12本組の編組）。
• 材料：プレミアムPES、高強力、100%工業用フィラメント。
• 比重：1.38（沈降性）。
• 破断時伸び：通常12–20%。
• 50% MBLでの伸び：<3%。
• 直径許容差：±3%。
• 重量許容差：±5% / 200 m。
• UV耐性：500 h加速UV後に≥90%保持。
• 吸水率：24 h浸漬で<1%。
• 温度範囲：-20°C〜+60°C。
• 規格：ISO 1209, EN 1891, ISO 1419, ASTM G154, ISO 5470。
