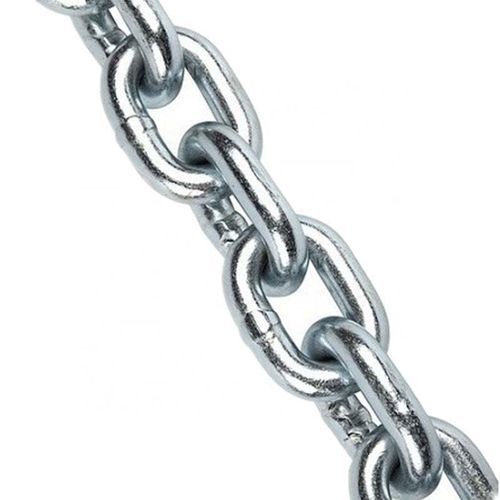

アンカー用チェーン Grade 43

牽引用スチール製電気亜鉛メッキ鋼製

製品概要
係留用チェーン Grade 43、電気亜鉛めっき仕上げ、ハーフドラム構成。電子溶接チェーンで、バインダー用チェーンの両端にはクレビスグラブフックを標準供給。NACMおよびASTM（A391 & A413）に適合またはそれ以上。プルーフテスト済み、認証済み。頭上での吊り上げには使用不可。公表された作業荷重限界（WLL）を超えないでください。

導入
Grade 43はProof Coil（Grade 30）に比べ約50%高いWLLを持つ高強度バインダーチェーンです。係留、曳航、ログバインド等、重量当たりの強度が要求される用途に適します。頭上での吊り上げ用途には承認されていません。バインダーチェーンは通常、両端にクレビスグラブフックが取り付けられています。

パラメータ / 定義

• チェーン等級: NACMおよびASTMによる分類。等級が高いほど同じサイズでWLLが高くなります。
• Working Load Limit (WLL): 損傷のない直線状のチェーンに直接引張で適用すべき最大作業荷重。
• Proof Test: 製造時の健全性確認のための試験力。設計基準ではありません。
• 最小破断力: 製造試験時に得られた最小破断力。受入れ試験であり設計基準として使用してはなりません。
• 頭上での吊り上げ: 荷が落下した場合に人身または財産の損害を生じうる位置に自由に吊り下げられた荷を持ち上げる行為。Grade 43はこれに使用できません。

寸法・機械データ表
ヘッダー: サイズ (mm) | D (mm +/-) | 内部長さ A (mm +/-) | 外幅 B (mm +/-) | 作業荷重 (N) | 試験荷重 (N) | 破断荷重 (N) | 1m当たり重量 (kg)
3 | D:26 (+/-0.5) | A:12 (+/-1.2) | B:55 (+/-0.6) | 1050 | 3200 | 3200 | 0.15
4 | D:32 (+/-0.5) | A:16 (+/-1.5) | B:100 (+/-0.8) | 2000 | 6000 | 6000 | 0.27
5 | D:35 (+/-0.5) | A:20 (+/-1.8) | B:160 (+/-1.0) | 3150 | 10000 | 10000 | 0.43
6 | D:42 (+/-0.5) | A:24 (+/-2.0) | B:224 (+/-1.2) | 4500 | 14000 | 14000 | 0.63
7 | D:49 (+/-0.5) | A:28 (+/-2.5) | B:300 (+/-1.4) | 6000 | 18000 | 18000 | 0.86
8 | D:52 (+/-0.5) | A:32 (+/-2.5) | B:400 (+/-1.6) | 8000 | 25000 | 25000 | 1.1
9 | D:59 (+/-0.5) | A:36 (+/-3.0) | B:530 (+/-1.8) | 10500 | 32000 | 32000 | 1.41
10 | D:65 (+/-1.0) | A:40 (+/-3.2) | B:630 (+/-2.0) | 12500 | 40000 | 40000 | 1.75
11 | D:72 (+/-1.0) | A:44 (+/-3.4) | B:790 (+/-2.0) | 15800 | 47500 | 47500 | 2.11
12 | D:78 (+/-1.0) | A:48 (+/-3.6) | B:940 (+/-2.3) | 18800 | 56500 | 56500 | 2.55
13 | D:82 (+/-1.0) | A:52 (+/-4.0) | B:1000 (+/-2.5) | 21200 | 63000 | 63000 | 2.95
16 | D:100 (+/-1.0) | A:64 (+/-5.0) | B:1600 (+/-3.2) | 33000 | 100000 | 100000 | 4.45
18 | D:113 (+/-1.0) | A:70 (+/-5.2) | B:2120 (+/-3.2) | 42300 | 127000 | 127000 | 5.65
19 | D:119 (+/-1.0) | A:72 (+/-5.6) | B:2370 (+/-3.4) | 47300 | 142000 | 142000 | 6.25
20 | D:120 (+/-1.0) | A:75 (+/-6.0) | B:2500 (+/-3.8) | 50000 | 160000 | 160000 | 7.00
22 | D:127 (+/-1.0) | A:82 (+/-6.0) | B:3170 (+/-4.0) | 63300 | 190000 | 190000 | 8.55
25 | D:140 (+/-1.0) | A:88 (+/-6.6) | B:4090 (+/-4.2) | 81700 | 245000 | 245000 | 10.9
28 | D:152 (+/-1.0) | A:96 (+/-7.0) | B:6000 (+/-4.7) | 120000 | 300000 | 300000 | 13.9
32 | D:171 (+/-1.0) | A:108 (+/-7.8) | B:8000 (+/-5.2) | 160000 | 400000 | 400000 | 18.2

規格と梱包

• 名称: Grade 43 Chain Electro Galvanized Finish Half Drum
• MOQ: 100メートル
• 梱包: カートン + スチールパレット

特長 / 技術仕様

• 製品種別: Grade 43 バインダー / 係留チェーン、ハーフドラムスタイル
• 製造: 電子溶接チェーン
• 表面処理: 電気亜鉛めっき、素地色
• 規格: NACMおよびASTM（A391 & A413）に適合またはそれ以上
• 認証: プルーフテスト済み、認証あり
• 使用制限: 頭上での吊り上げには使用不可; 公表されたWLLを超えないこと
• 標準供給: バインダーチェーンは各端にクレビスグラブフックを装着して供給
• MOQと梱包: 100メートル; カートン + スチールパレット
• 機械データ: 上記表にD / A / B、作業荷重、試験荷重、破断荷重、1mあたり重量の詳細を記載
